Maison d'appartements Sommergasse 7, Allschwil

L'immeuble d'habitation de la Sommergasse 7 à Allschwil, construit en 1954, a été entièrement rénové et rehaussé.

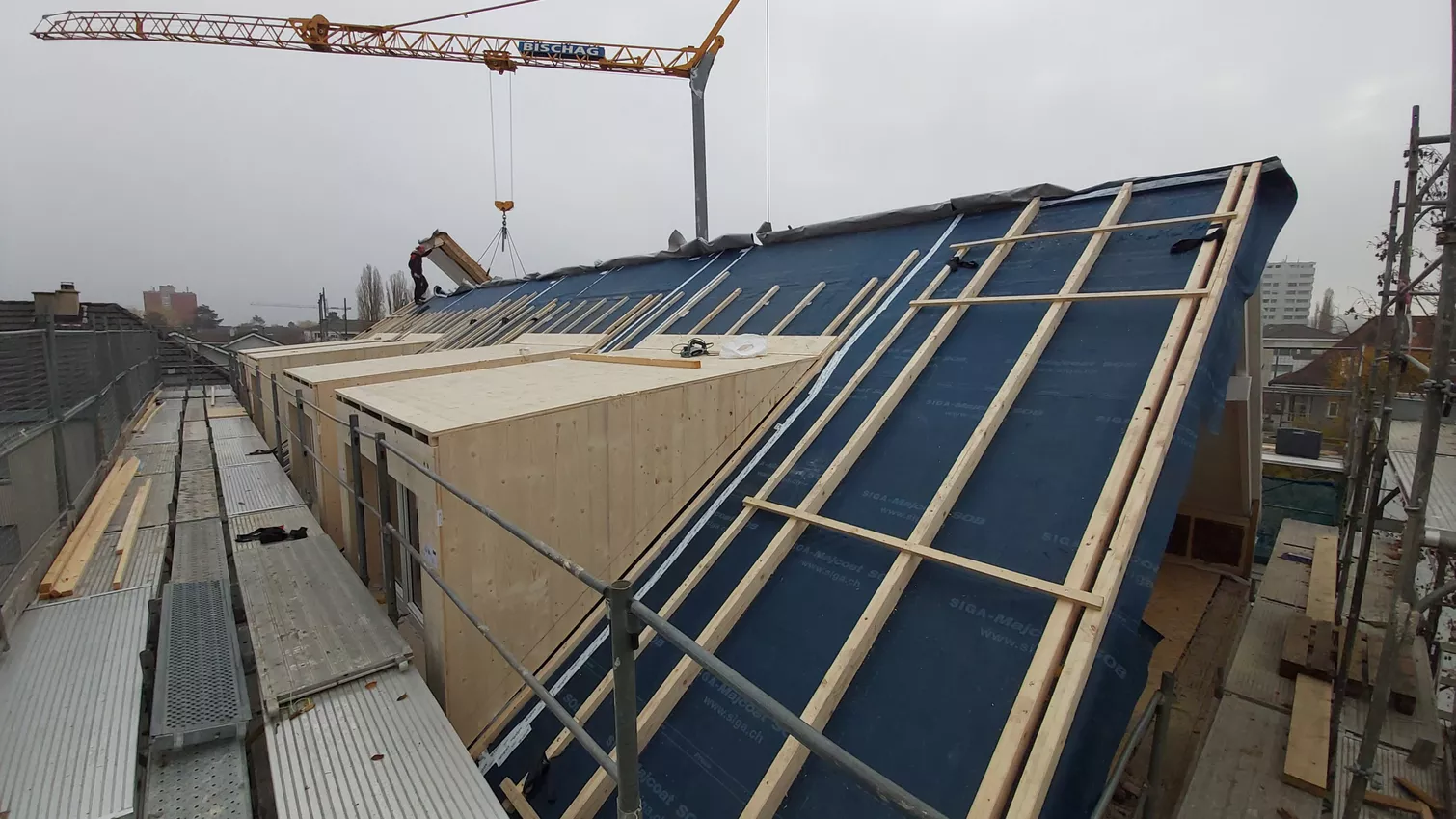

Le projet prévoyait la démolition du toit à deux pans existant et la surélévation du bâtiment avec un nouvel étage mansardé en bois. Pour ce faire, les murs d'angle ont été surélevés d'environ 1,20 m et un toit à deux versants avec une pente de 35° a été construit par-dessus.

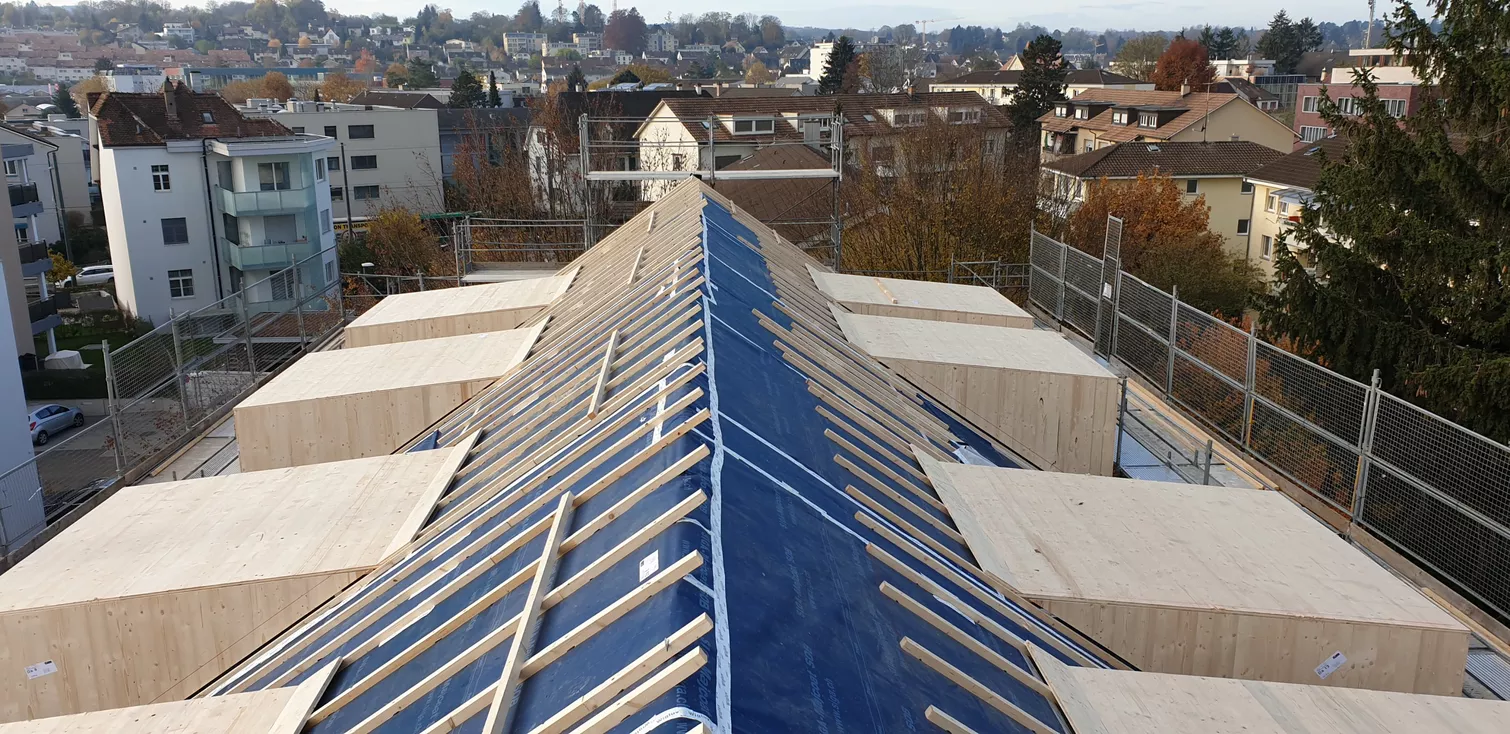

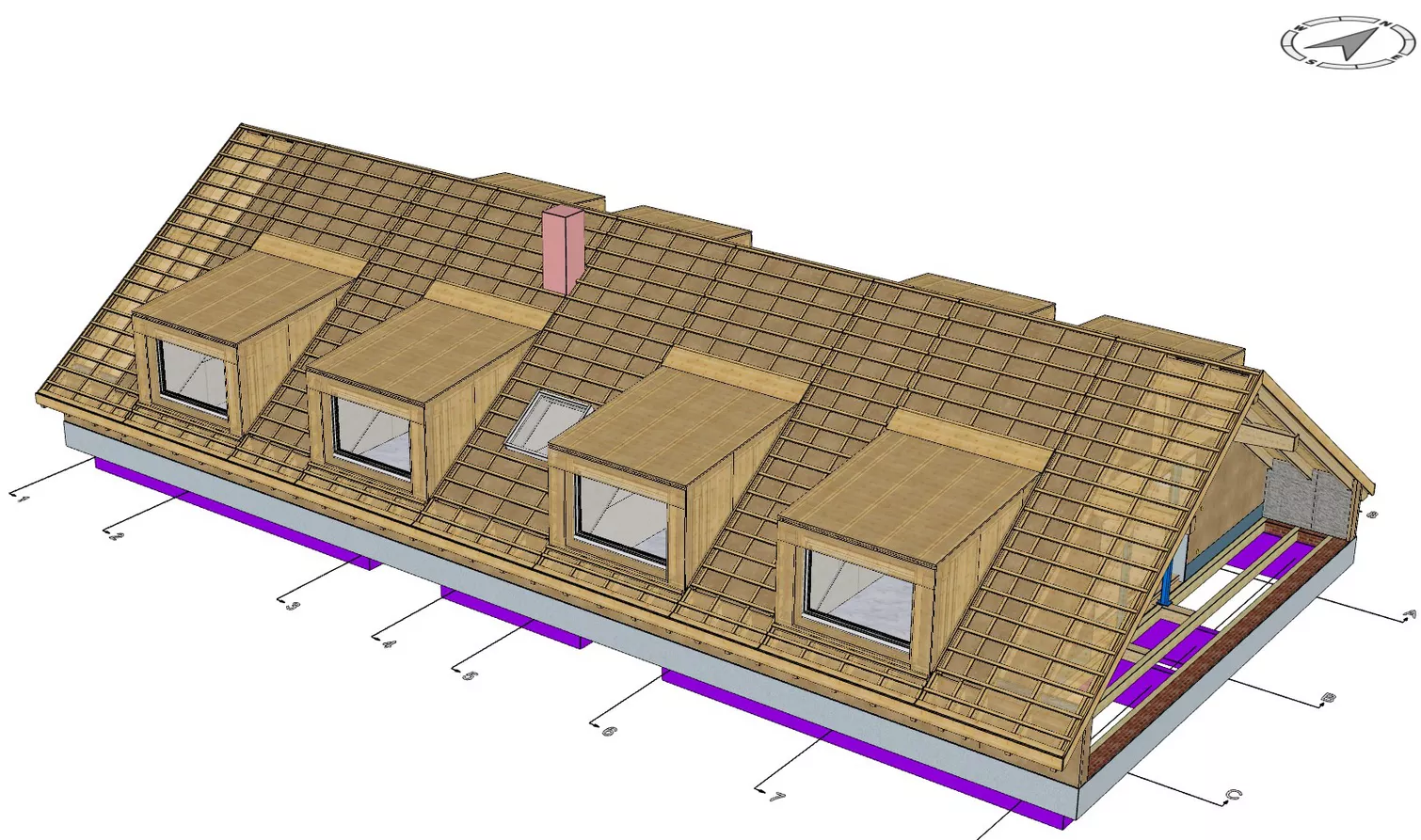

Les charges du toit sont supportées par des chevrons sur une panne faîtière, deux pannes centrales et les murs d'équerre. En raison de la longueur du bâtiment, les pannes doivent être soutenues entre les murs pignons. Quatre lucarnes seront créées de chaque côté du toit, de sorte que le deux unités d'habitation séparées peuvent être aménagées dans les nouveaux combles.

En raison des contraintes imposées par le bâtiment, le report de charge de la surélévation a dû être choisi de manière à ne pas exiger d'intervention dans les étages existants. C'est pourquoi les charges des pannes faîtières et centrales ne peuvent pas être directement transmises verticalement dans le bâtiment existant. Au lieu de cela, les pannes reposent indirectement sur des poutres transversales qui renvoient les charges sur les murs de couloir existants via deux postes.

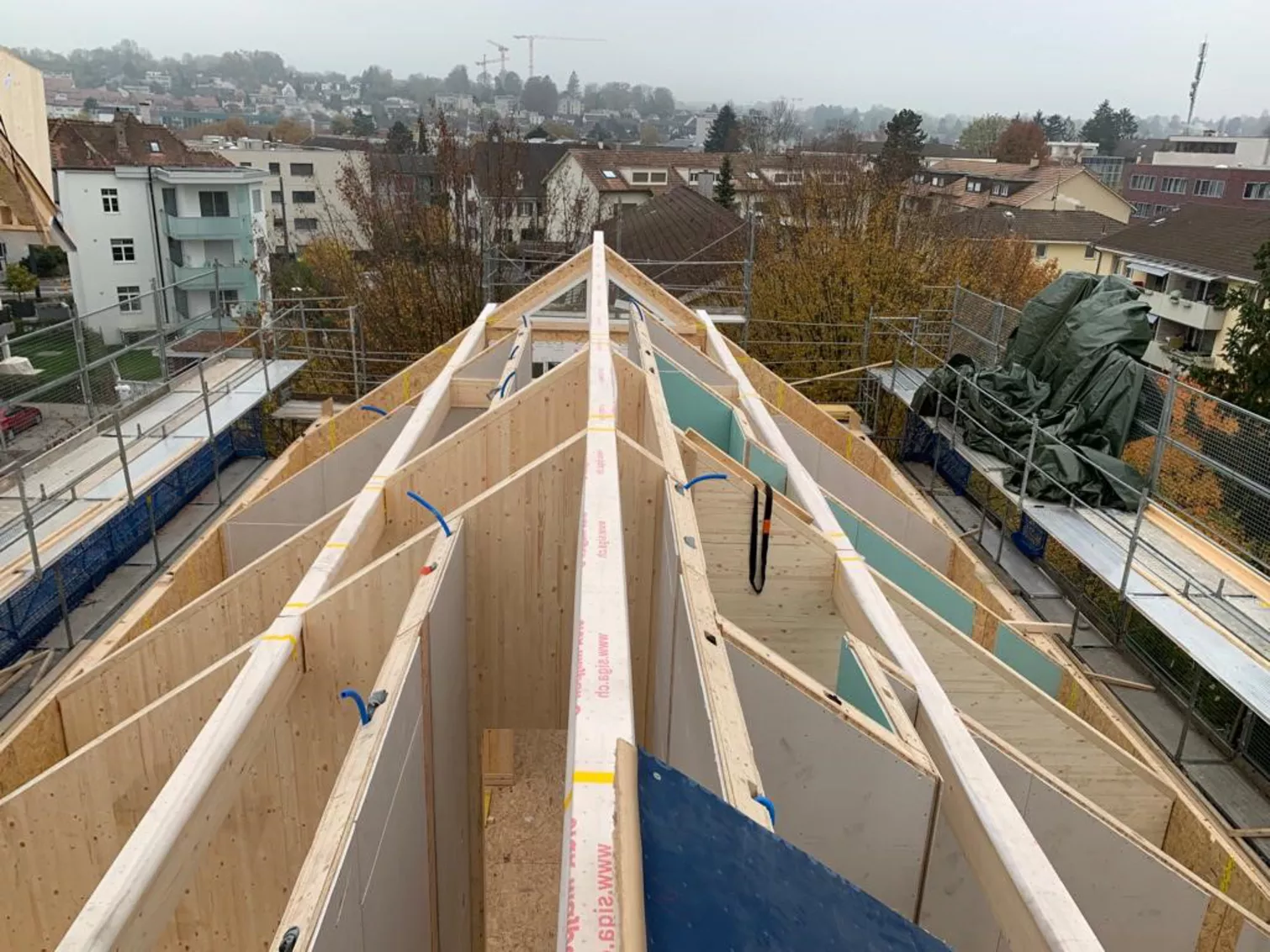

Dans la partie centrale de la surélévation, les charges des pannes sont reprises par des murs porteurs en bois massif. Pour ce faire, l'emplacement des murs existants de la cage d'escalier est repris de l'existant. En outre, le mur de séparation entre les deux salles de bains adjacentes est conçu comme un mur porteur. Celle-ci s'étend comme un support mural entre le mur extérieur et le mur transversal de la cage d'escalier.

Le plafond à poutres en bois existant au-dessus du deuxième étage a été vérifié par calcul et renforcé au moyen d'un parement supplémentaire sur la face supérieure des poutres existantes. Les fondations existantes ont été recalculées afin de s'assurer qu'il y avait suffisamment de réserves pour les charges supplémentaires.

La sécurité sismique du bâtiment a été vérifiée à l'aide de la méthode push-over et des mesures compensatoires ont été élaborées.
