Dans le cadre d'un contrat plus important, Gruner Stucky Ltd a été chargé de fournir des services d'ingénierie pour la construction d'une ligne de transmission aérienne de 220 kV entre la sous-station de NRO et Kakula en République démocratique du Congo.

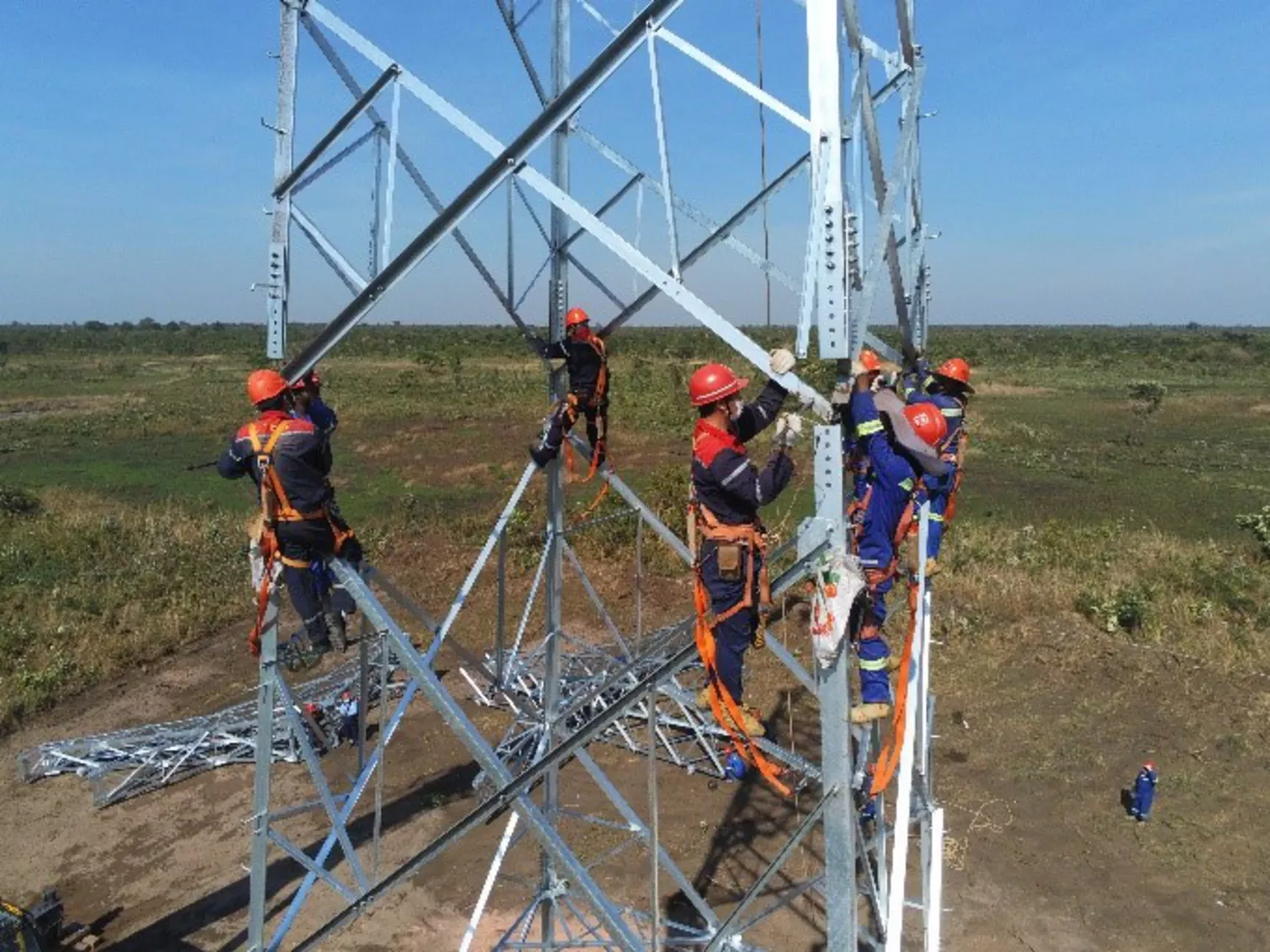

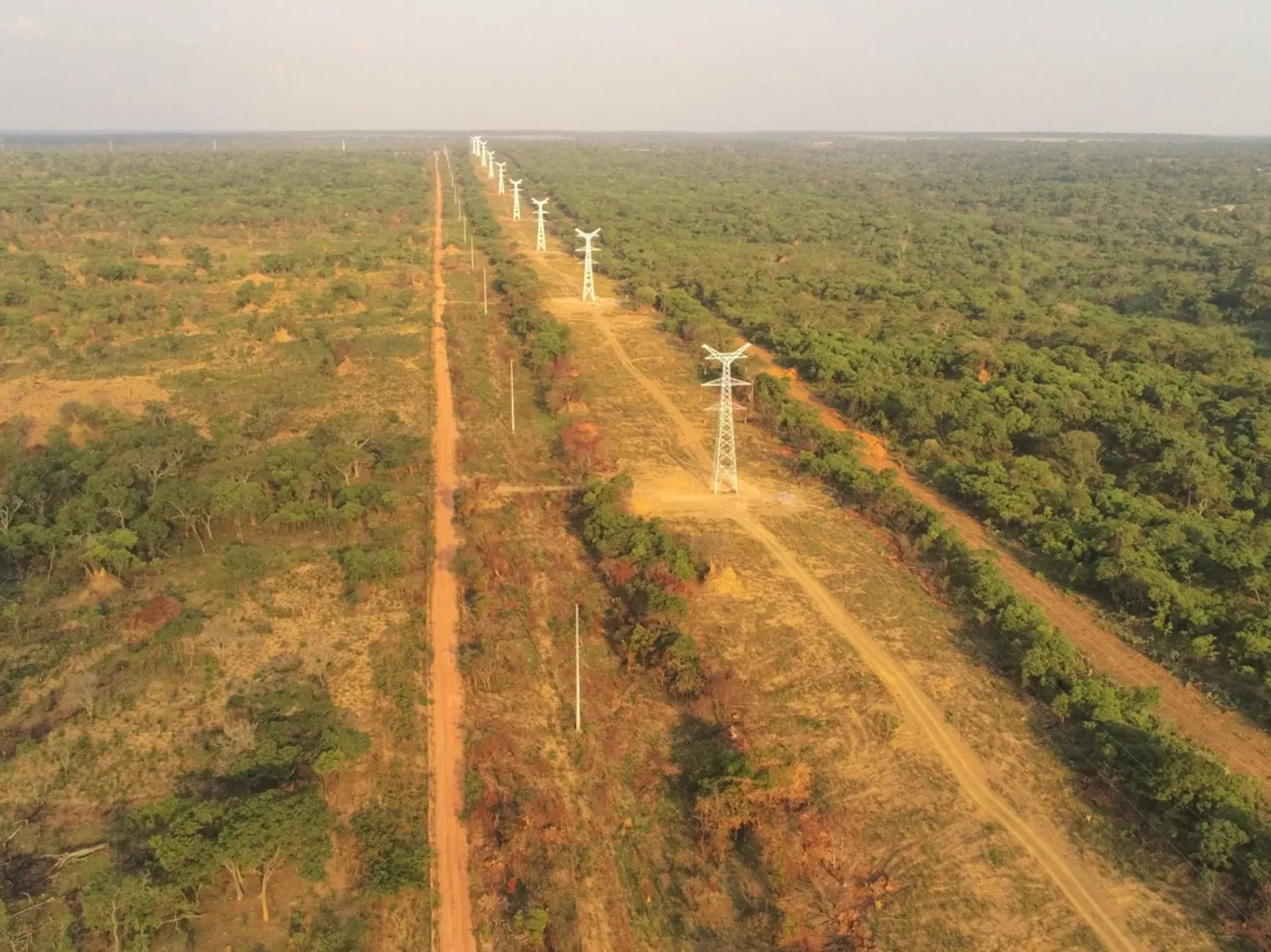

Dans le cadre de cette mission, Gruner a fourni les services d'ingénierie électrique et de supervision des travaux pour le projet qui comprenait la construction de 33 km de lignes de transmission HT avec 93 pylônes en treillis, des circuits doubles avec une puissance par circuit de 500 MVA, un conducteur simple de 851 mm2 Aster, OPW 48 fibres et GSW.

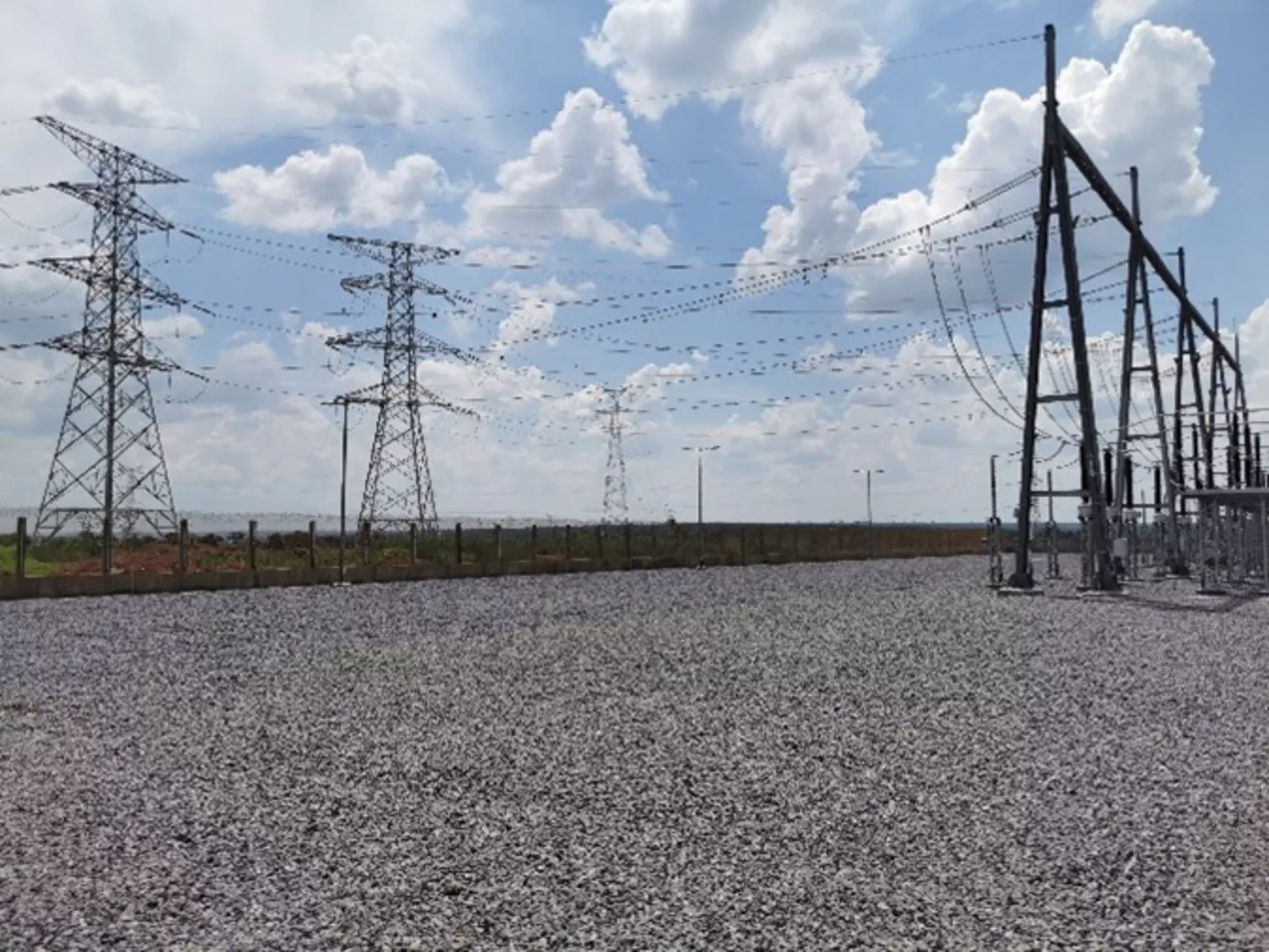

Le projet comprend également la construction de la sous-station 220 kV NRO AIS (New West Distributor), située dans la concession de la Gécamines. Le poste NRO 220 kV est alimenté par le poste de conversion 220 kV de Kolwezi (SCK) en entrée-sortie et alimentera en électricité les clients miniers de Kamoa et Sicomines.

Les principales caractéristiques du poste 220 kV de NRO sont les suivantes :

• la plate-forme du poste, un bâtiment de service, une maison SNEL
• les deux jeux de barres 220 kV
• les six (6) départs de ligne 220 kV : 2 travées SCK/ 2 travées Sicomines (KAPATA)/ 2 travées Kamoa / Kakula (KCS)
• le départ de couplage de barres
• les deux (2) baies de transformateurs auxiliaires composées de six (6) transformateurs 160 kVA 220 / 0,23 kV SSVT

Services de conception et d'ingénierie électrique HT

Gruner a fourni les services suivants pendant les phases de conception :

• la conception préliminaire de la ligne de transmission
• l'élaboration de l'appel d'offres et de la conception finale (spécifications techniques) et la préparation des documents d'appel d'offres,
• Assistance au client pour la procédure de passation des marchés

Pendant la phase de construction et de mise en service, Gruner a assuré la supervision du projet et du contrat, y compris l'approbation des plans de construction, suivie de la supervision de la mise en service et de l'achèvement.

Tous les documents contractuels ont été préparés avec diligence conformément aux normes et réglementations internationales, ce qui a permis au client d'attribuer avec succès des contrats clés en main pour la construction de la ligne de transmission 220 kV NRO à Kakula et de la sous-station 220 kV NRO AIS NRO. Gruner a également veillé à ce que toutes les vérifications nécessaires soient effectuées afin d'assurer un processus de mise en service sans heurts qui a finalement été achevé le 14 décembre 2020 et le raccordement à la sous-station 220 kV NRO a été finalisé le 1er décembre 2021.

La vidéo ci-dessous présente une partie des travaux réalisés jusqu'en août 2023.
