Im Rahmen eines grösseren Auftrages wurde Gruner Stucky AG mit den Planungsleistungen für den Bau einer 220-kV-Freileitung zwischen dem Umspannwerk NRO und Kakula in der Demokratischen Republik Kongo beauftragt.

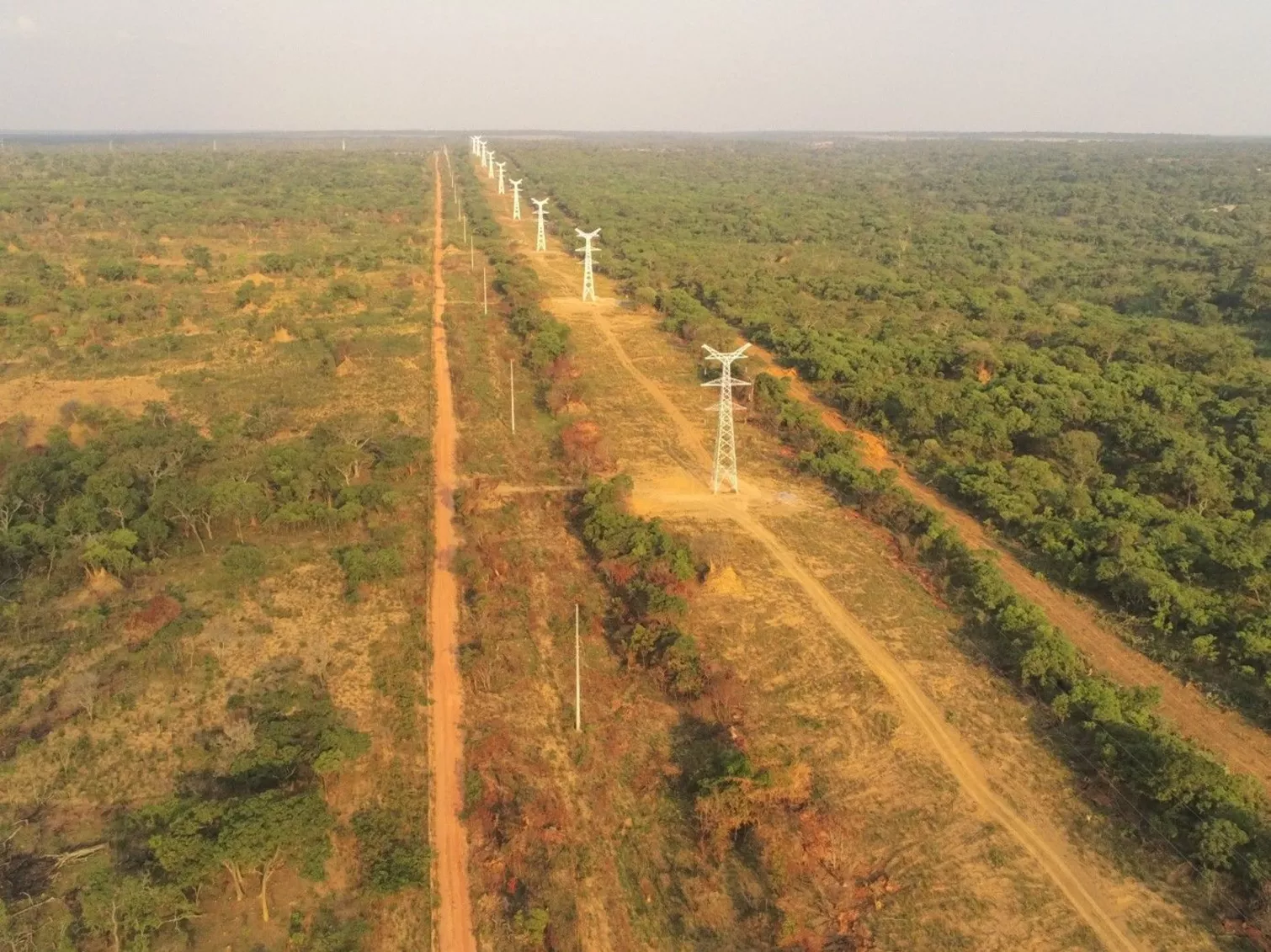

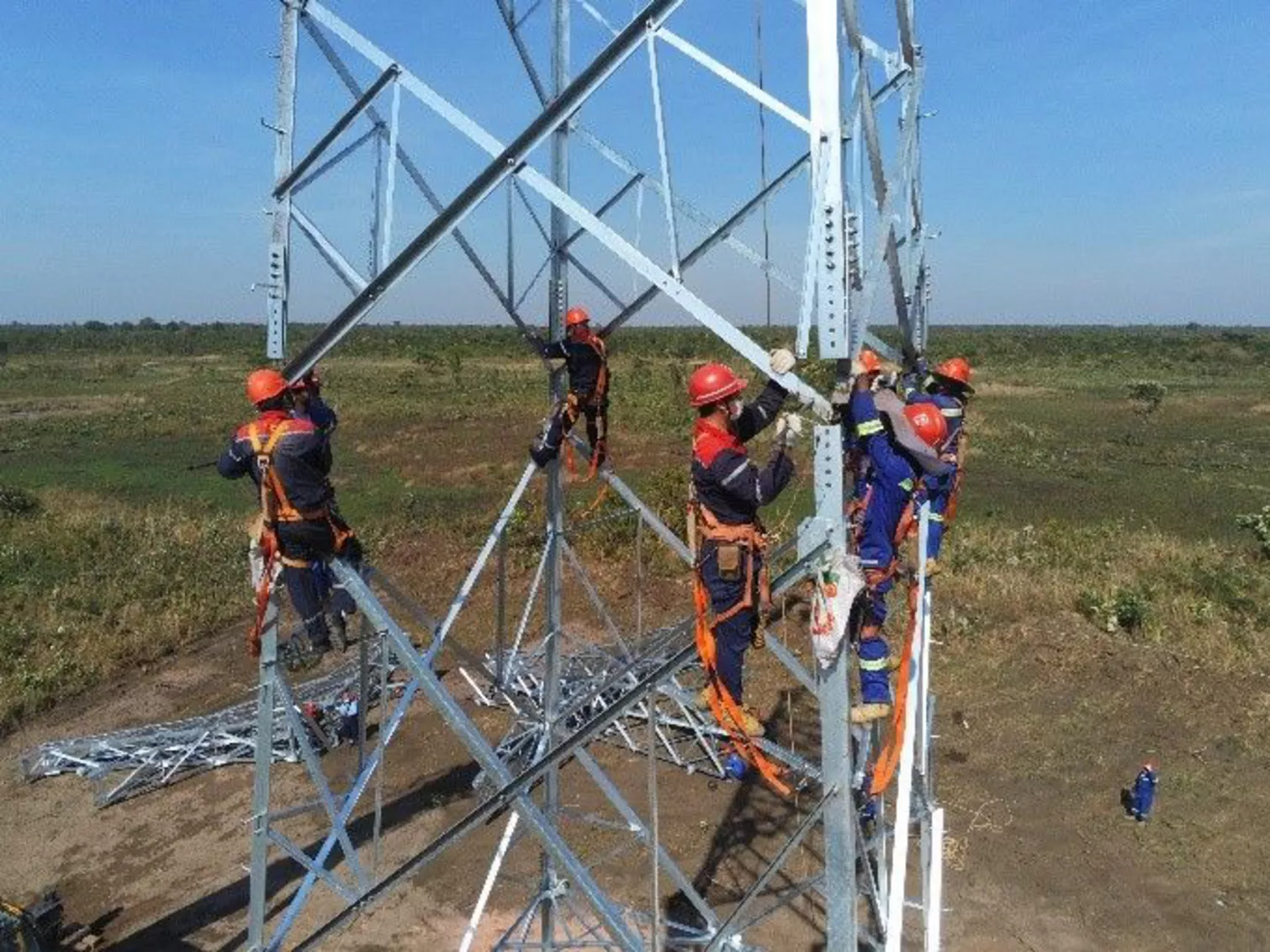

Im Rahmen dieses Auftrags erbrachte Gruner die elektrotechnische Planung und Bauüberwachung für das Projekt, das den Bau von 33 km Hochspannungsfreileitungen mit 93 Gittermasten, Doppelkreisen mit einer Leistung von 500 MVA pro Kreis, Einzelleiter 851 mm2 Aster, OPW 48 Fasern und GSW umfasste.

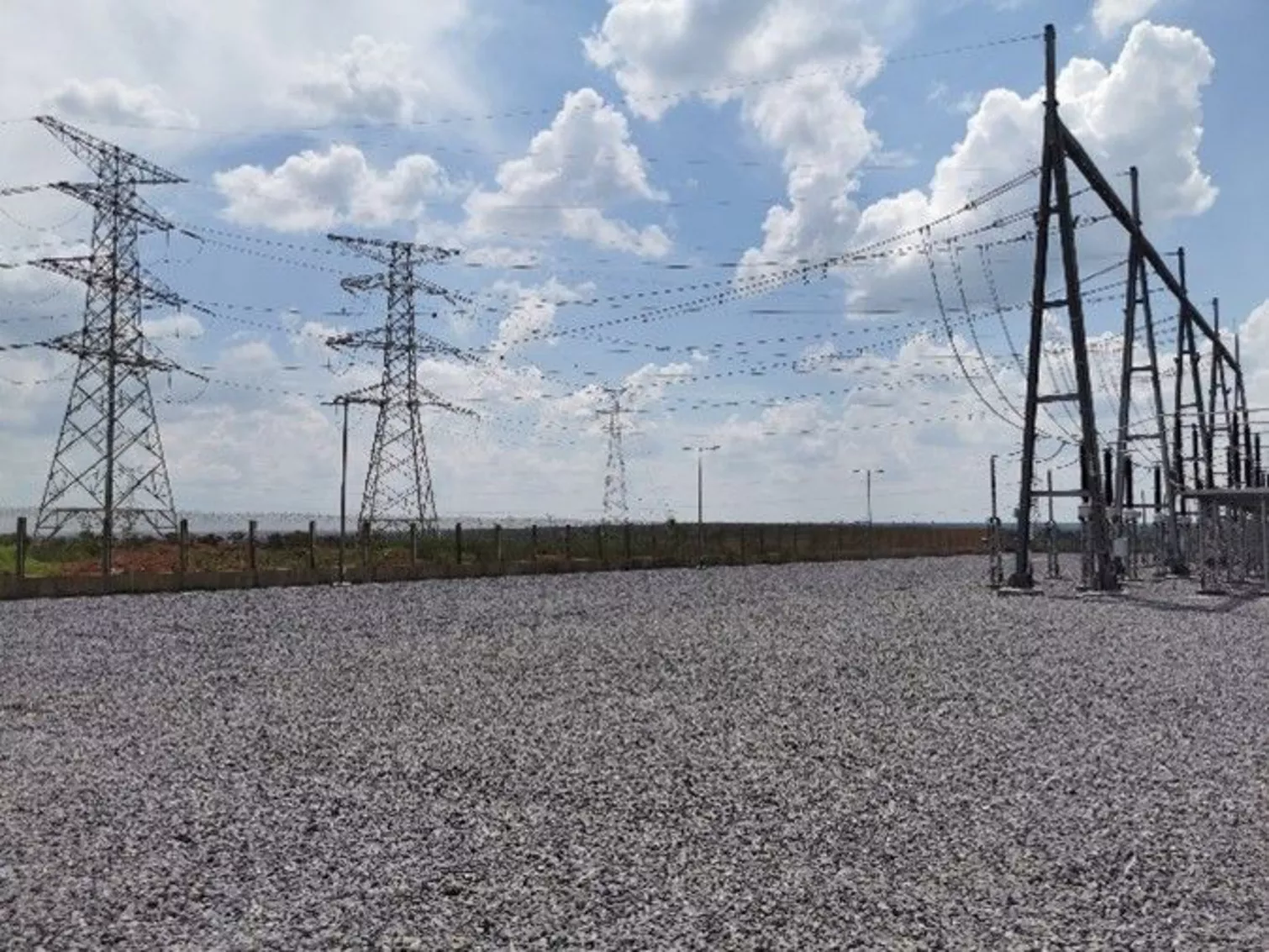

Das Projekt umfasste auch den Bau des 220-kV-Umspannwerks NRO AIS (New West Distributor), das sich in der Konzession Gécamines befindet. Das 220-kV-Umspannwerk NRO wird von der 220-kV-Umrichterstation Kolwezi (SCK) gespeist und wird die Bergbaukunden Kamoa und Sicomines mit Strom versorgen.

Die Hauptmerkmale des 220-kV-Umspannwerks von NRO sind wie folgt

• die Plattform des Umspannwerks, ein Servicegebäude, ein SNEL-Haus
• die beiden 220-kV-Sammelschienen
• die sechs (6) 220-kV-Leitungsabgänge: 2 SCK-Abzweige / 2 Sicomines-Abzweige (KAPATA) / 2 Kamoa - Kakula-Abzweige (KCS)
• der Sammelschienenkupplungsabgang
• die zwei (2) Hilfstransformatorenfelder, die aus sechs (6) 160 kVA 220 / 0,23 kV SSVT-Transformatoren bestehen

HV-Elektroplanung und Ingenieurleistungen

Gruner erbrachte während der Planungsphasen die folgenden Leistungen:

• die Vorplanung der Übertragungsleitung
• die Ausarbeitung der Ausschreibungs- und Ausführungsplanung (technische Spezifikationen) und die Erstellung der Ausschreibungsunterlagen,
• Unterstützung des Auftraggebers bei der Auftragsvergabe

Während der Bau- und Inbetriebnahmephase übernahm Gruner die Projekt- und Vertragsüberwachung, einschließlich der Genehmigung der Bauzeichnungen und der Überwachung der Inbetriebnahme und Fertigstellung.

Alle Vertragsunterlagen wurden sorgfältig und in Übereinstimmung mit internationalen Standards und Vorschriften erstellt, so dass der Kunde erfolgreich schlüsselfertige Verträge für den Bau der 220-kV-NRO-Übertragungsleitung nach Kakula und des 220-kV-NRO-AIS-NRO-Umspannwerks vergeben konnte. Gruner sorgte auch dafür, dass alle notwendigen Kontrollen durchgeführt wurden, um eine reibungslose Inbetriebnahme zu gewährleisten, die schließlich am 14. Dezember 2020 abgeschlossen wurde und die Anbindung an das 220-kV-NRO-Umspannwerk bis zum 1. Dezember 2021 erfolgte.

Das folgende Video zeigt einige der Arbeiten, die bis August 2023 durchgeführt werden.
