En el marco de la construcción de la nueva central hidroeléctrica de bombeo de Nant de Drance, se decidió aumentar la capacidad nominal de la central de 600 a 900 MW. Esto implicaba que había que aumentar la capacidad del embalse superior existente, lo que a su vez implicaba que había que recrecer la presa.

La presa de Vieux emosson

La presa Vieux emosson, de 55 metros de altura, se construyó inicialmente en 1955 y se encuentra a 2.200 metros de altitud en el municipio de Finhaut, en el cantón de Valais. Justo aguas abajo hay una segunda presa, la presa Barberine, que debe su nombre al torrente que alimenta el embalse y que quedó sumergido tras la construcción de la presa Vieux emosson aguas abajo en los años setenta.

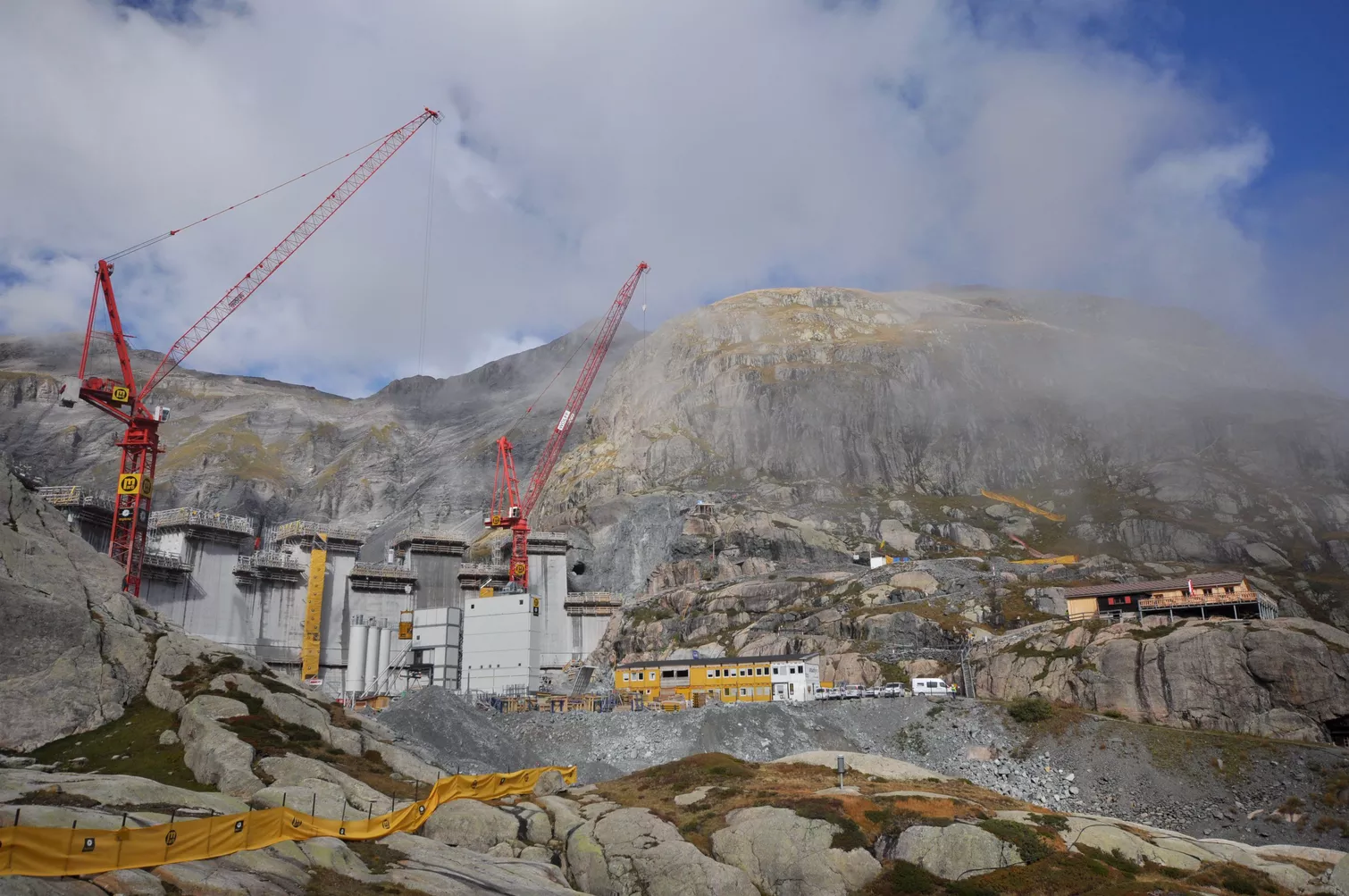

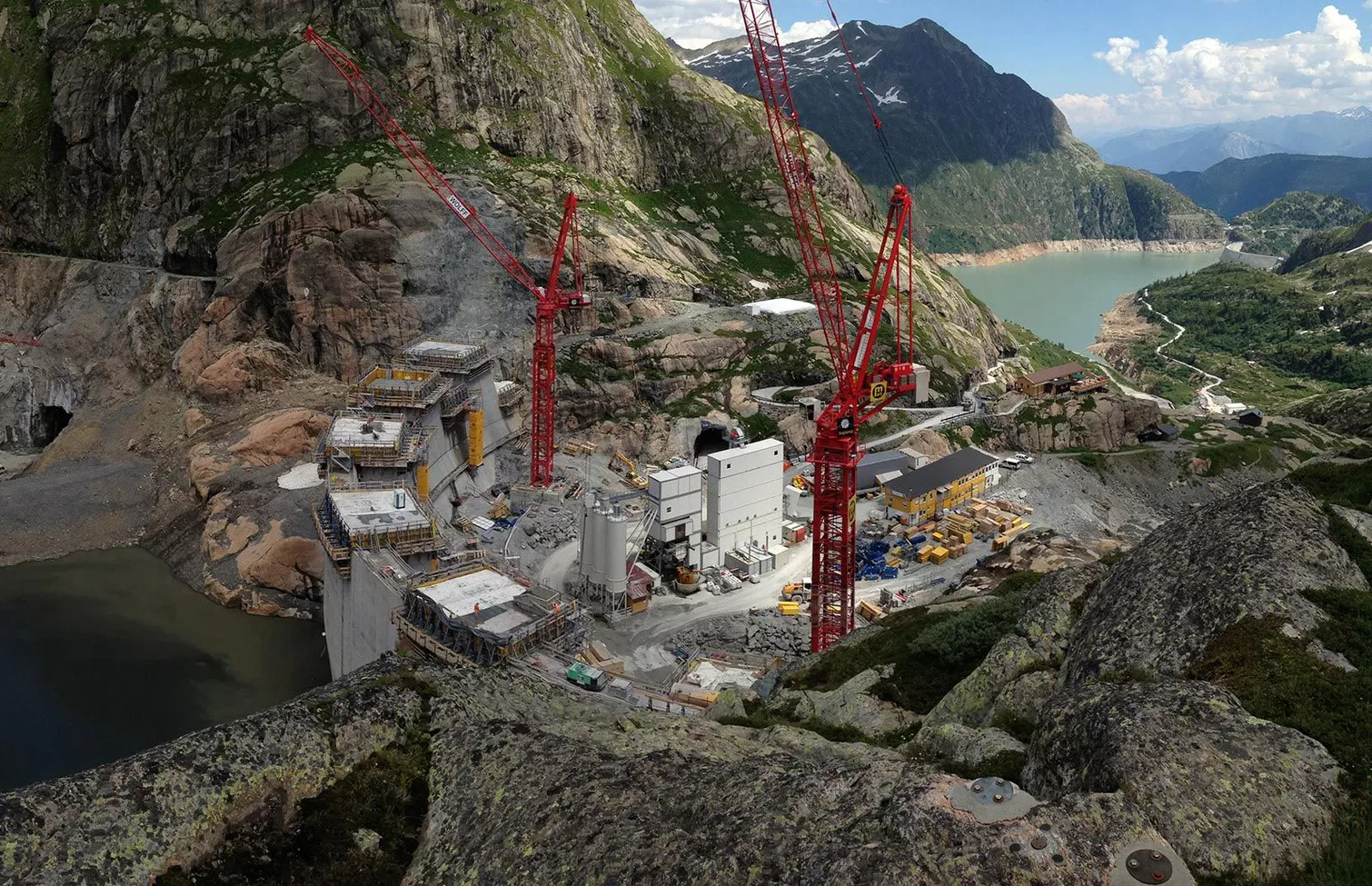

¿En qué consistieron las obras de recrecimiento de la presa?

El proyecto transformó la presa de gravedad de arco existente en una presa de arco elevándola de 55 a 76,5 m (longitud de coronación de 200 m). Por razones de conexión geométrica, hubo que demoler la parte superior de la presa existente (15'000^m3). También se previó un nuevo aliviadero de 336^m3/s equipado con un nuevo canal de desagüe. El recrecimiento permite aumentar el volumen de almacenamiento de 11,2 a 24,6 hectómetros cúbicos. El proyecto requiere la colocación de 75.000 metros cúbicos de hormigón. La construcción finalizó en julio de 2016 y la puesta en servicio continúa hasta agosto de 2020.

El proyecto resultante de almacenamiento por bombeo de Nant de Drance

El proyecto de almacenamiento por bombeo de Nant de Drance aprovecha la diferencia de niveles de agua entre los embalses existentes de Emosson (1930 msnm) y Vieux Emosson (2205 msnm). Estará equipado con 6 turbinas-bomba Francis de 150 MW cada una (900 MW, 2.500 millones de kWh). El nuevo sistema integra dos tecnologías de vanguardia, una turbina-bomba convencional y una turbina-bomba de velocidad variable. La unidad convencional bombea agua a un embalse superior cuando la demanda de energía es baja y la libera para producir energía en horas punta. La unidad de velocidad variable regula el nivel de la energía que consume, contribuyendo a una mejor regulación de la red. Las turbinas de bombeo convencionales sólo pueden funcionar con una cantidad fija de energía, mientras que las unidades de velocidad variable pueden regular el nivel de energía que consumen. Como resultado, la unidad variable sigue funcionando incluso con niveles de energía más bajos, asegurando un rellenado constante del embalse y contribuyendo al mismo tiempo a estabilizar la red (eficiencia superior al 80%). El proyecto incluye 17 km de galerías subterráneas y dos pozos verticales de 425 metros de altura cada uno. Volumen excavado: 1,7 millones de metros cúbicos.

¿Qué servicios prestó Gruner?

Gruner Stucky Ltd recibió el encargo de realizar el diseño y la supervisión de las obras de recrecimiento de la presa. Esto incluye

• el estudio de evaluación preliminar de alternativas
• modelización numérica en 3D de la presa existente y del recrecimiento
• Evaluación de las repercusiones del recrecimiento en las estructuras anexas;
• Lista de cantidades, costes, calendarios, permisos de construcción;
• Elaboración de los documentos de licitación y evaluación de las respuestas a la licitación;
• Coordinación con la obra de Nant de Drance;
• Elaboración de planos de construcción

Supervisión de las obras

Además del recrecimiento de la presa, Gruner Stucky Ltd fue contratada en enero de 2014 por el Propietario para asistir al Consultor en la supervisión de las obras de construcción de la casa de máquinas y los túneles de la central de bombeo.
