Presa de Deriner y central hidroeléctrica subterránea

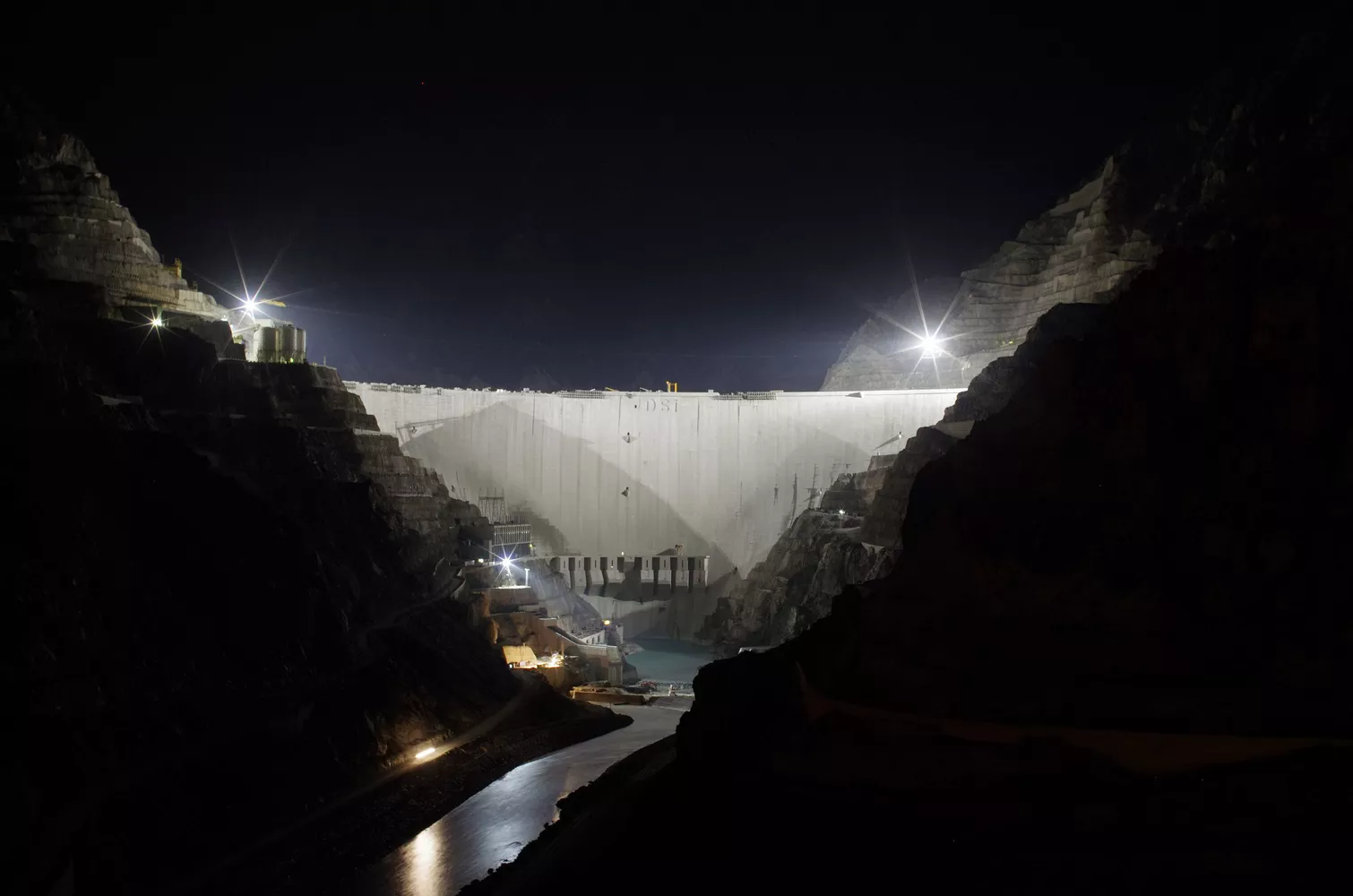

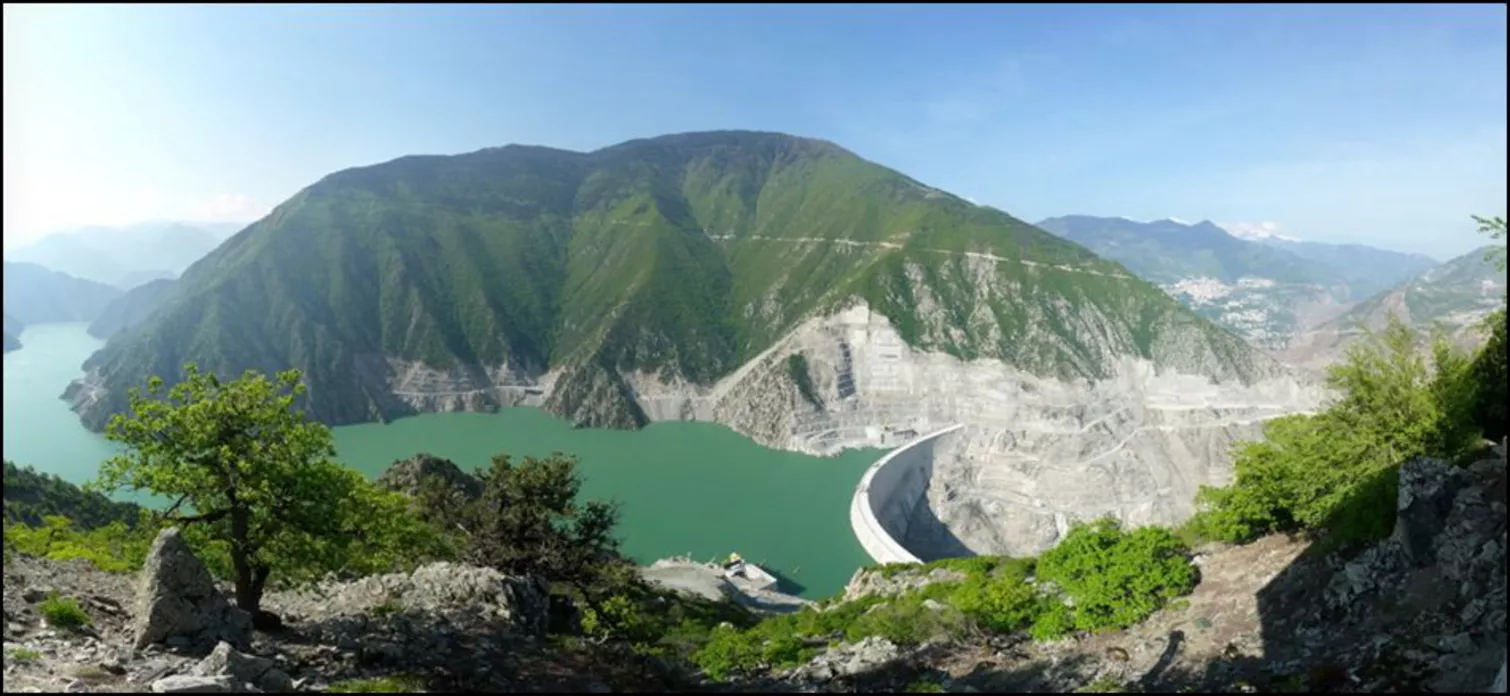

La central hidroeléctrica de Deriner, de 670 MW, está situada en el río Çoruh, en el noreste de Turquía. La construcción comenzó en 1998 y finalizó en 2014. La presa de Deriner es una presa de arco de hormigón de doble curvatura de 249 m de altura con una cresta de 750 m de longitud, la más alta de Turquía. La central subterránea está equipada con 4 unidades con turbinas Francis. La electricidad producida se inyecta en la red a través de un patio de maniobras de 380 kV.

Descripción técnica de la presa de Deriner y del sistema hidroeléctrico

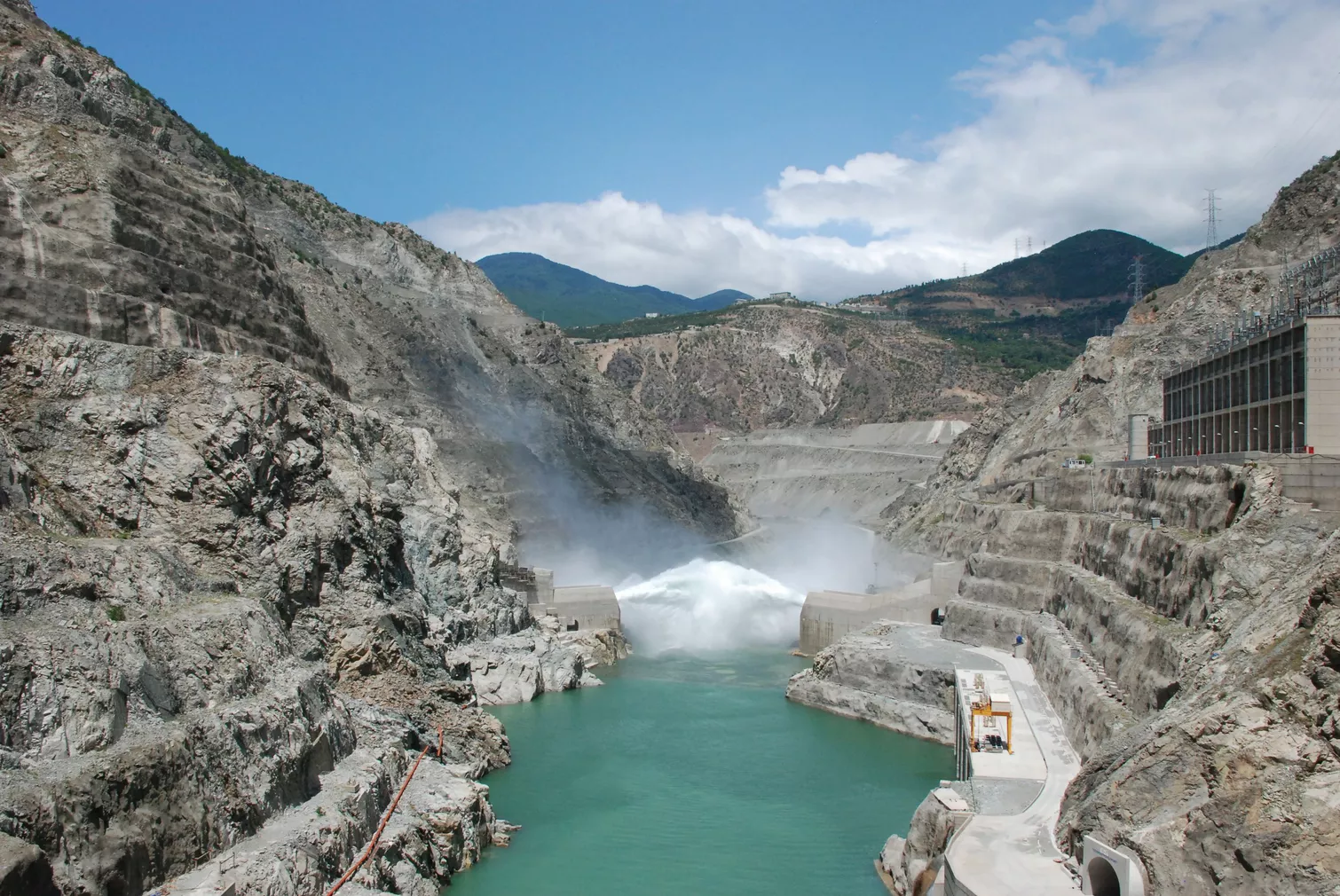

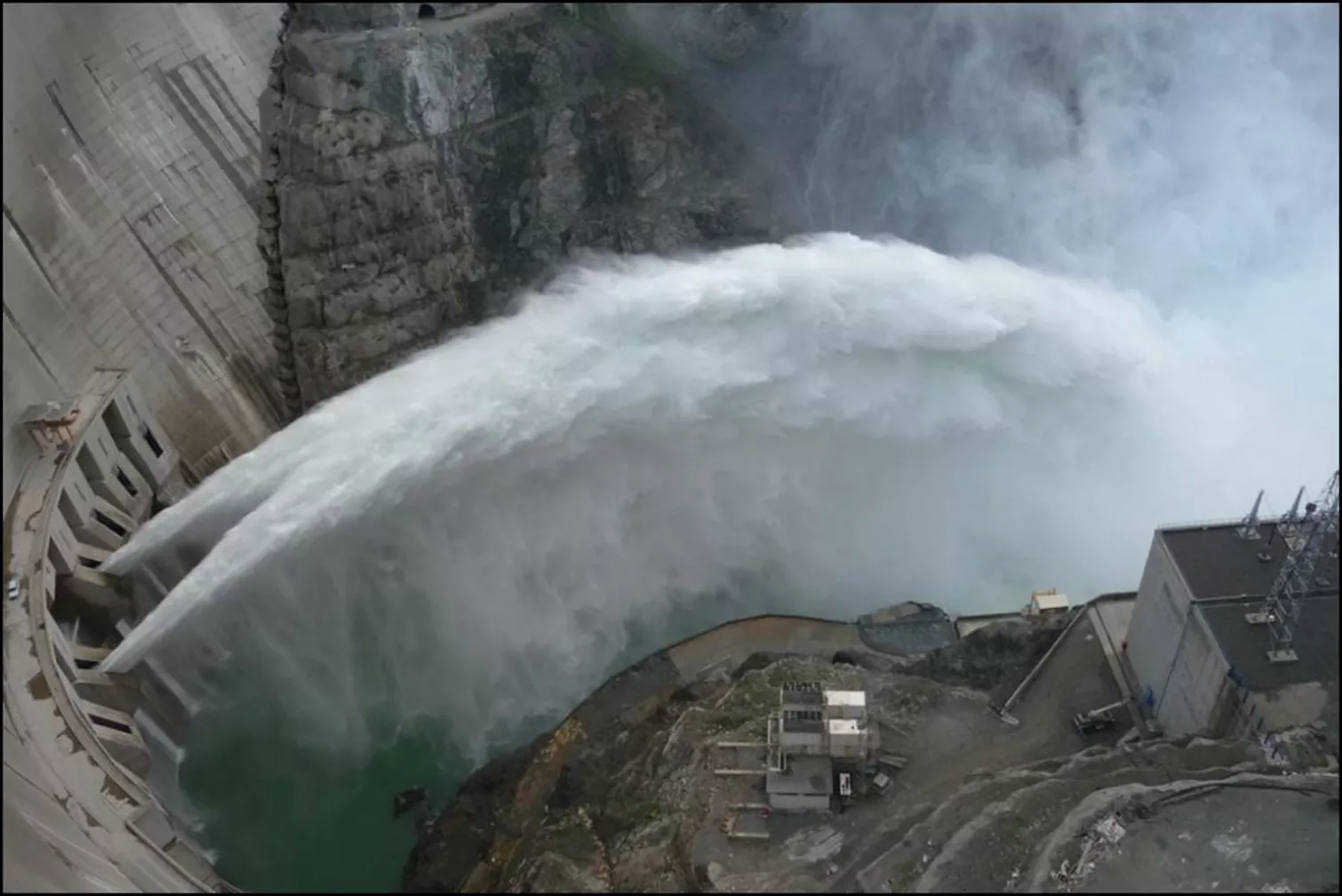

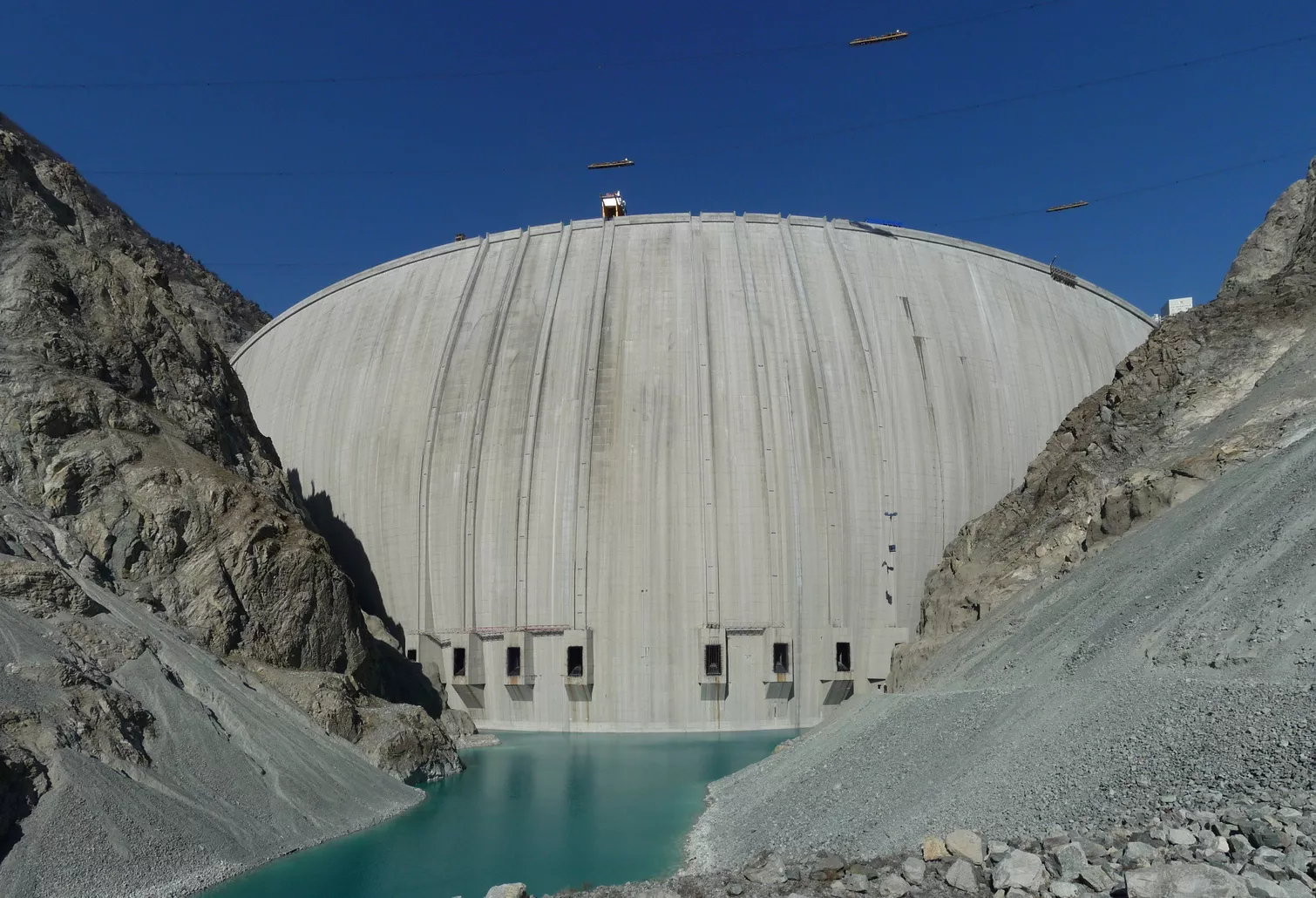

La presa de Deriner es una presa de arco de hormigón de doble curvatura de 249 m de altura y 750 m de longitud de coronación. El volumen de hormigón colocado ascendió a 3.400.000 m3. El túnel de desvío, de 917 m de longitud, tiene forma de herradura y 11,4 m de diámetro. Para asegurar los cimientos, se instalaron más de 2.000 anclajes de roca postensados y pretensados. Los ocho aliviaderos de orificio consisten en aberturas de 2,8 m x 5,6 m a través de la presa y están equipados con compuertas planas con una descarga máxima de 7.000 m3/s. Los aliviaderos laterales consisten en dos túneles, cada uno en orillas opuestas, con una capacidad máxima de descarga de 2'250 m3/s. El túnel derecho tiene una longitud de 459 m y el izquierdo de 472 m. Cada túnel está controlado por una compuerta de 6,5 m de altura y 24 m de longitud. La toma de fuerza está situada junto a la presa, en la orilla derecha. Consiste en una estructura inclinada de hormigón sobre un pozo vertical de 133 m de altura. En la base del pozo, un túnel horizontal revestido de acero conduce a un colector de cuatro ramales (L = 195 m) y a cuatro compuertas revestidas (diámetro = 6,8 m, L = 27 m cada una). El complejo de la casa de máquinas comprende la caverna principal (L = 120 m, B = 20 m, H = 43 m) y la cámara de válvulas (L = 95 m, B = 9 m, H = 19 m). El volumen total excavado supera los 500.000 m3.

La central subterránea está equipada con 4 unidades con turbinas Francis, que tienen una capacidad total instalada de 670 MW. El agua turbinada se descarga en el río Çoruh a través de cuatro túneles de desagüe (diámetro = 12 m, L = 75 m). La energía producida se transfiere mediante conductos de barras colectoras a través de dos pozos verticales desde los generadores hasta los transformadores situados en una caverna separada y desde allí hasta el patio de conmutación de 380 kV. El sistema entró en servicio en febrero de 2013.
