Grimselsee: construcción de la presa de arco de Spitallamm

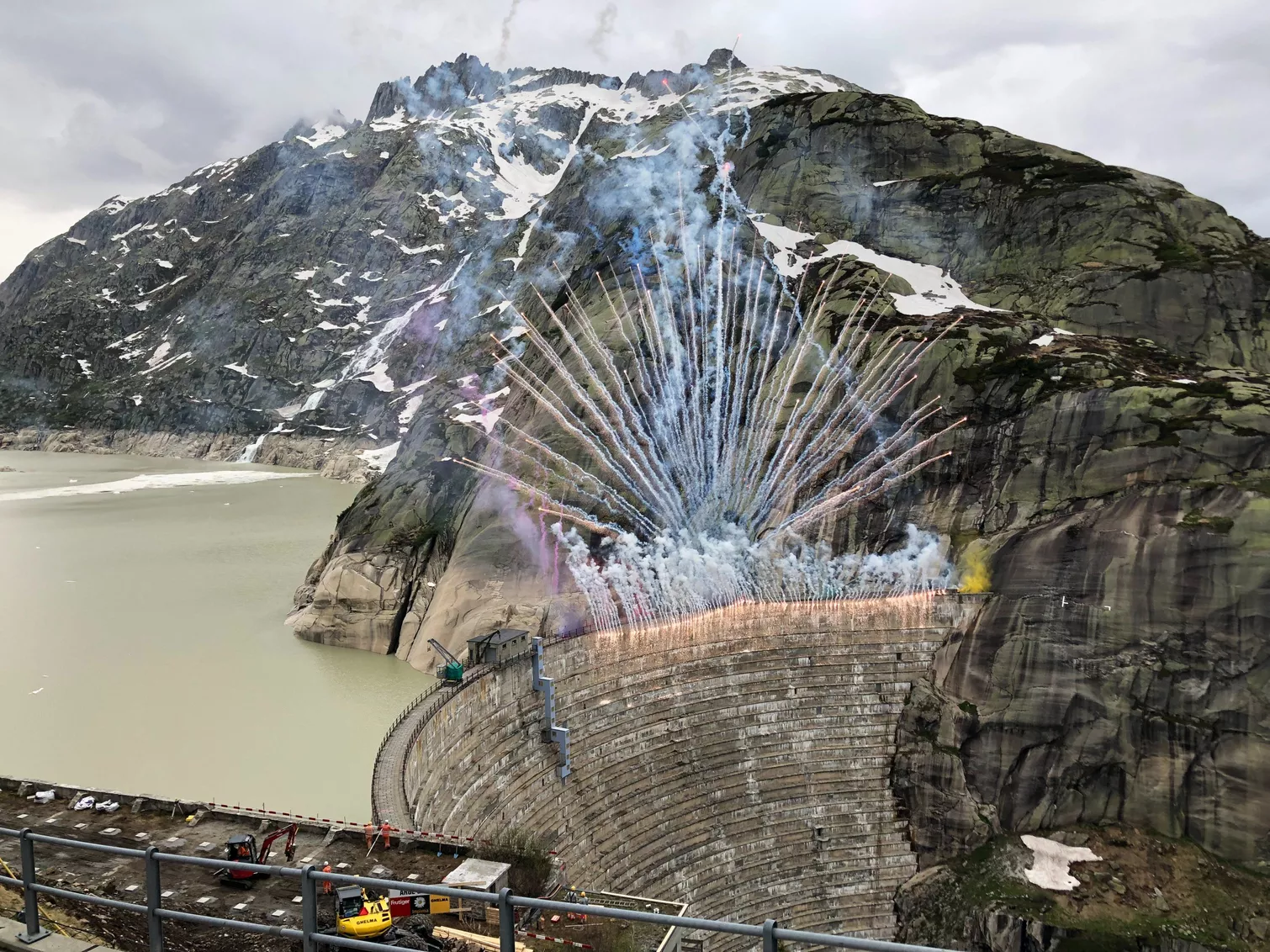

Las obras de construcción de la nueva presa de arco de Spitallamm en el Grimsel comenzaron el 20 de junio de 2019 con un espectáculo de fuegos artificiales que simbolizaba la primera voladura para la excavación de los cimientos (ver las fotos de arriba).

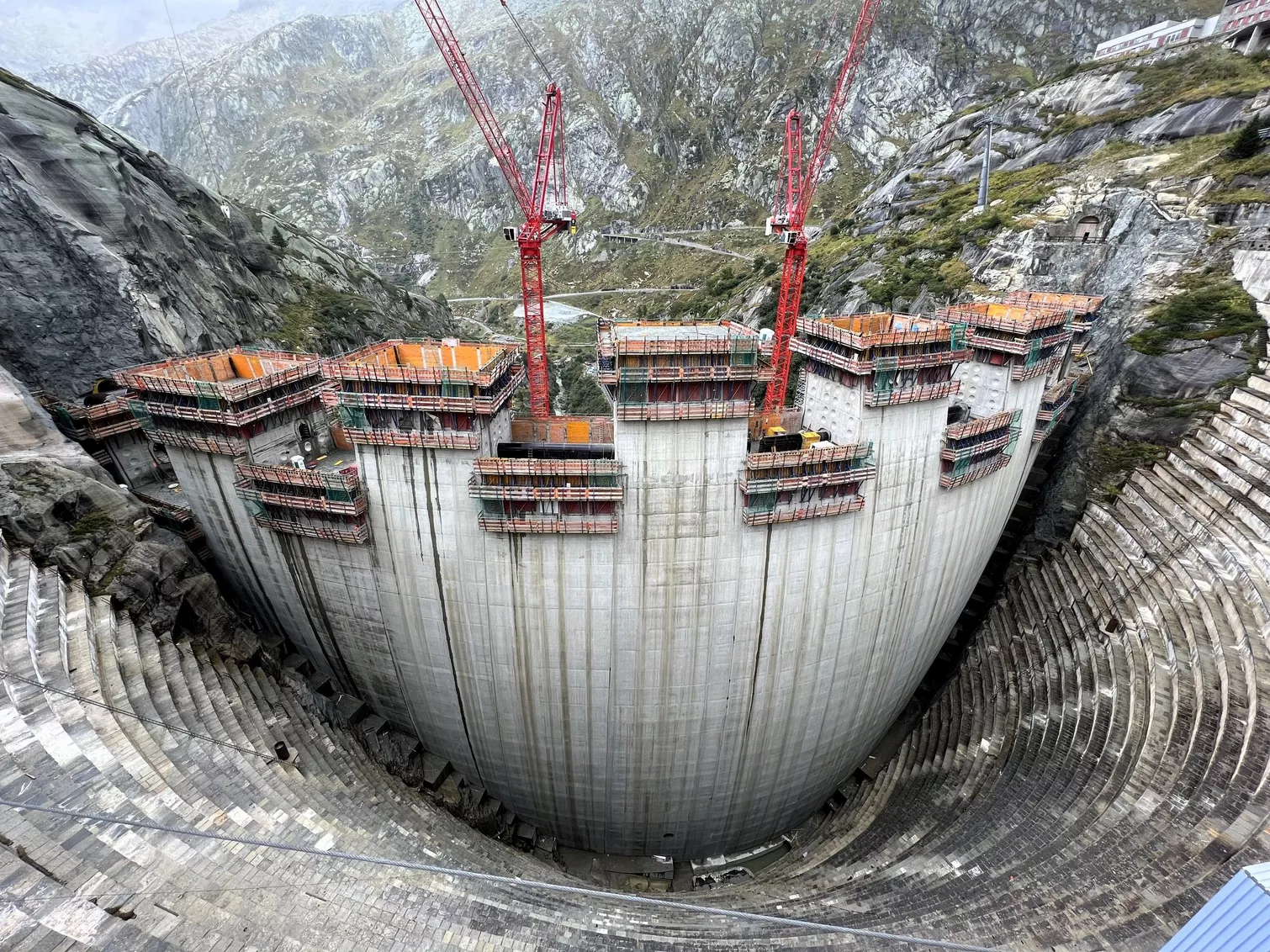

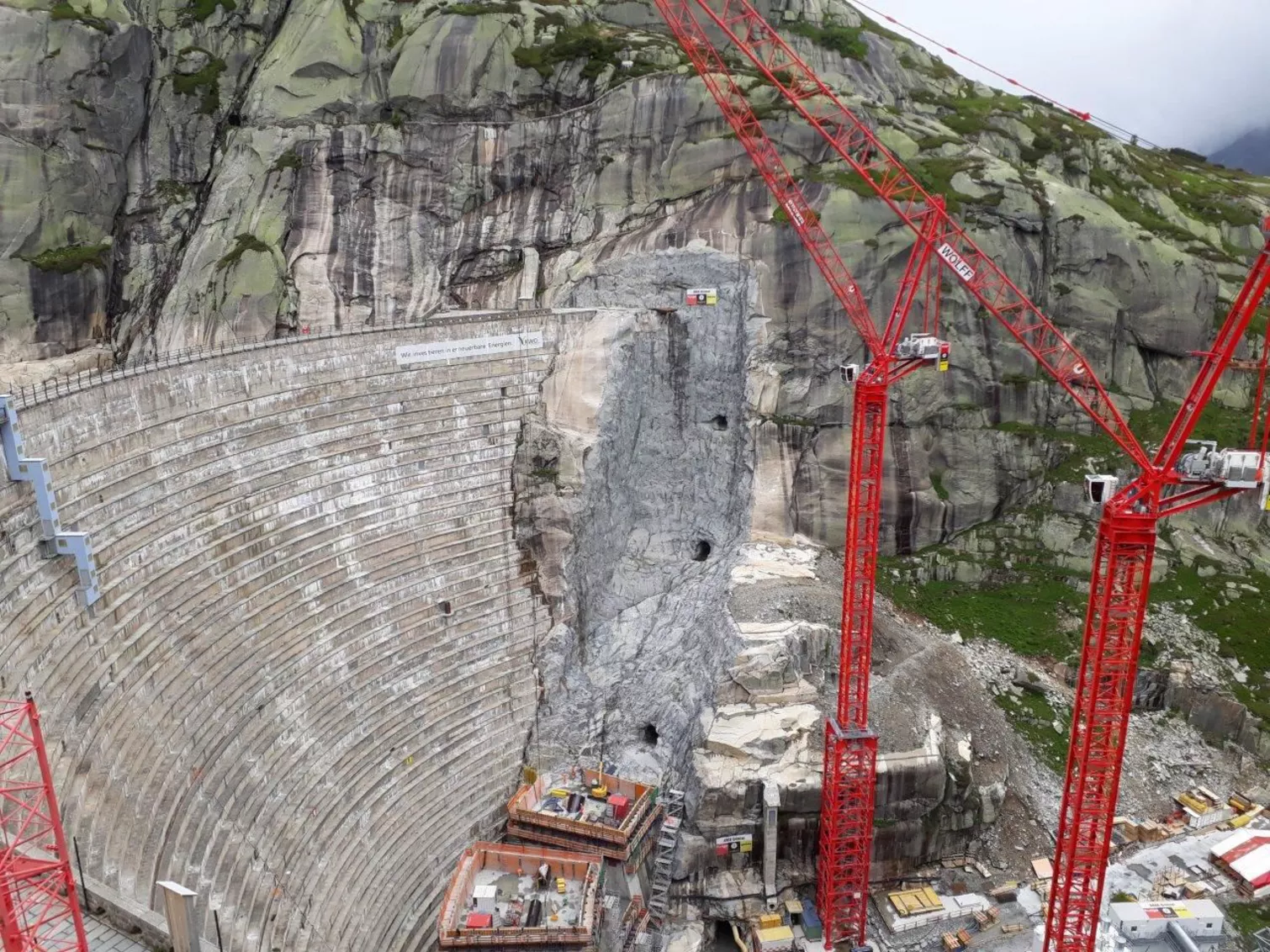

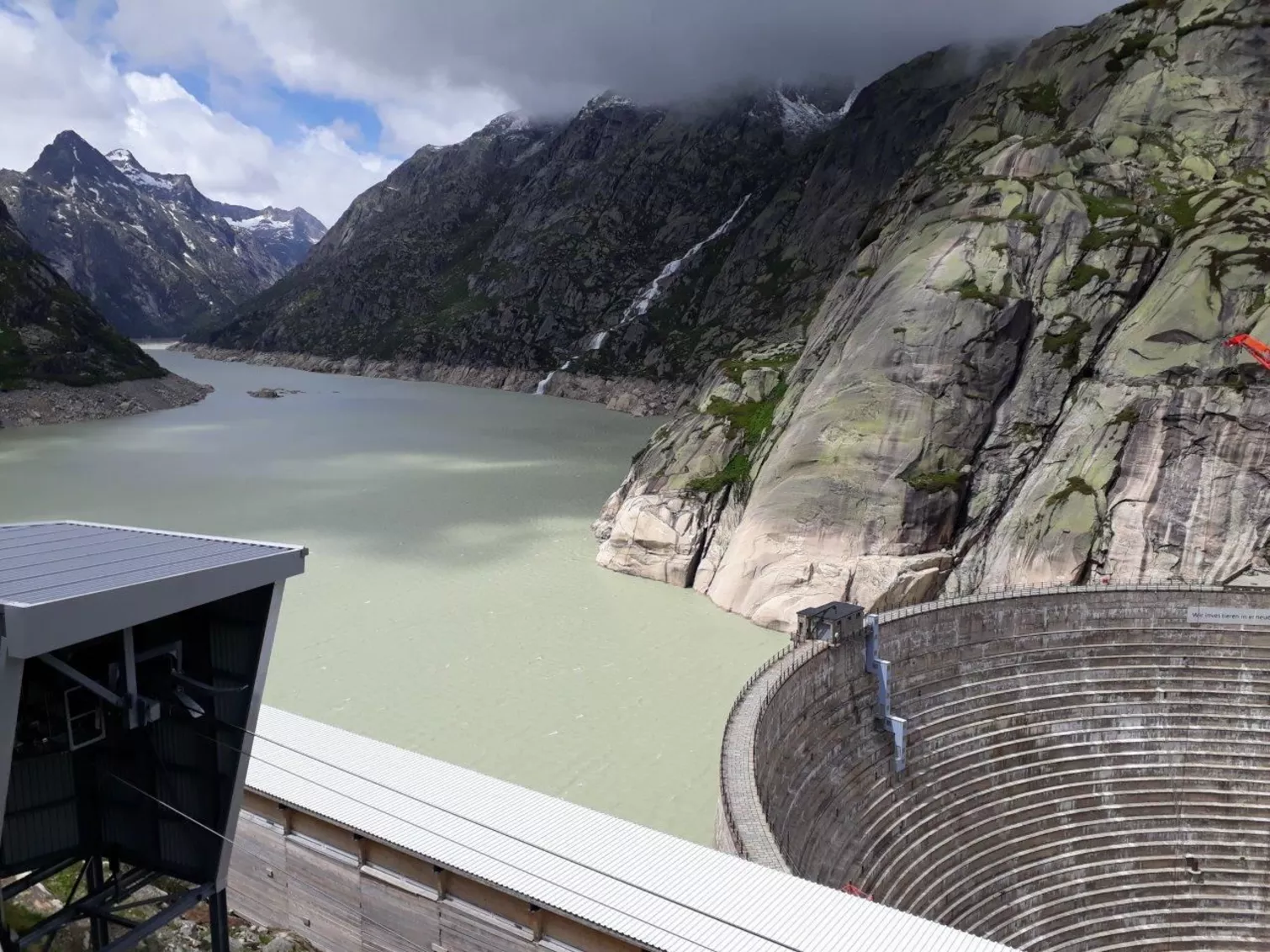

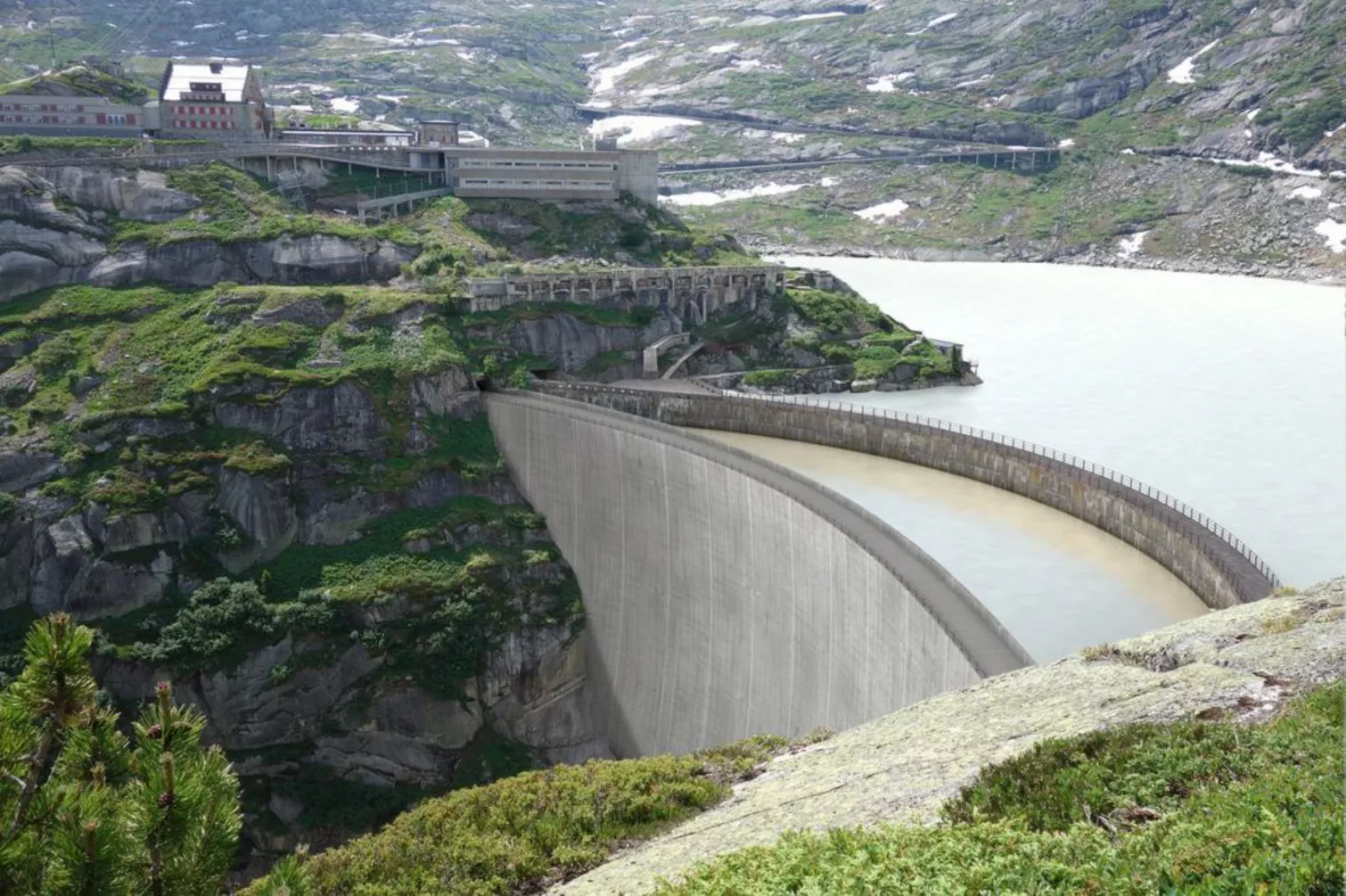

Construida en 1932, junto con la presa de gravedad Seeuferegg de 42 metros de altura, la presa Spitallamm forma el mayor embalse artificial de Suiza, el lago Grimsel. La actual presa de arco Spitallamm muestra signos de su antigüedad y necesita una renovación importante. Por lo tanto, el propietario y operador de la presa de Grimsel y del plan hidroeléctrico, KWO (Kraftwerke Oberhasli AG), decidió sustituir la presa de arco de 1932 por una nueva presa de arco de doble curvatura (Spitallamm 2). La presa existente permanecerá en servicio durante las obras de construcción de la nueva presa justo aguas abajo de ella para limitar la disminución del nivel del embalse y, por tanto, la pérdida de producción. La nueva presa de arco tendrá una altura de 113 m, una longitud de coronación de 210 m y un volumen de hormigón de 212 000 m3. Con este proyecto, Kraftwerke Oberhasli AG (KWO) permitirá a las generaciones futuras utilizar de forma segura la energía renovable local.

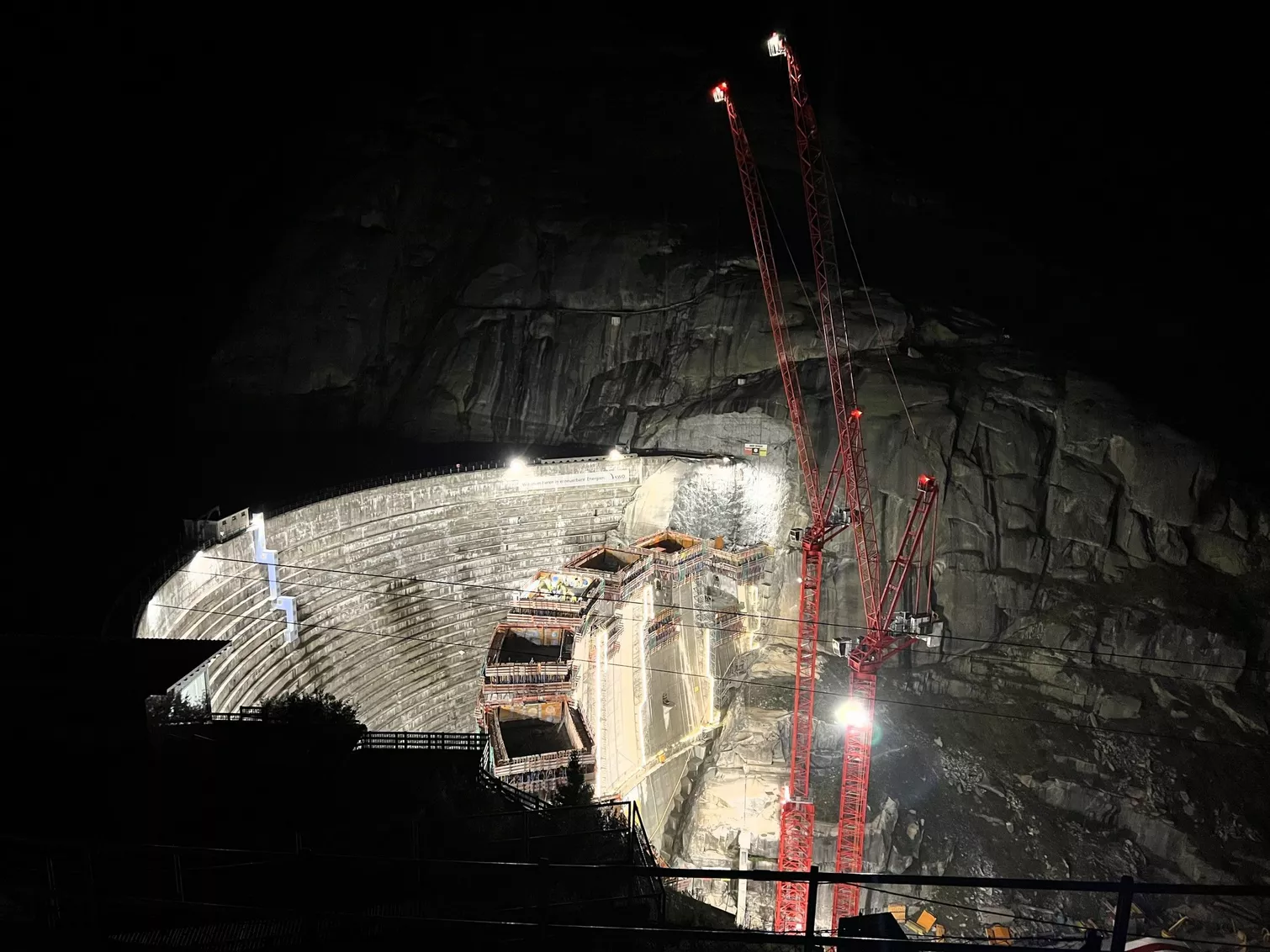

Debido a que la presa se encuentra a una altitud tan elevada, las obras de construcción deben detenerse durante los meses más fríos del año, ya que el hormigón no se endurece bien a temperaturas muy bajas y la obra es prácticamente inaccesible debido a las condiciones de la nieve. Como resultado, la construcción es continua durante los meses en los que es posible con un funcionamiento continuo las 24 horas del día, los 7 días de la semana.

Gruner se enorgullece de participar en este proyecto de construcción del siglo con su planificación de construcción e implementación.

Gruner llevó a cabo los siguientes servicios principales:

• Diseño de la nueva presa de arco, incluida la definición de la forma de la nueva presa y el cálculo de elementos finitos y la posibilidad de elevar la presa.
• Diseño y elaboración de planos en 3D de la presa y su desagüe de fondo utilizando la metodología BIM, es decir, planos en 2D a partir de un modelo en 3D.

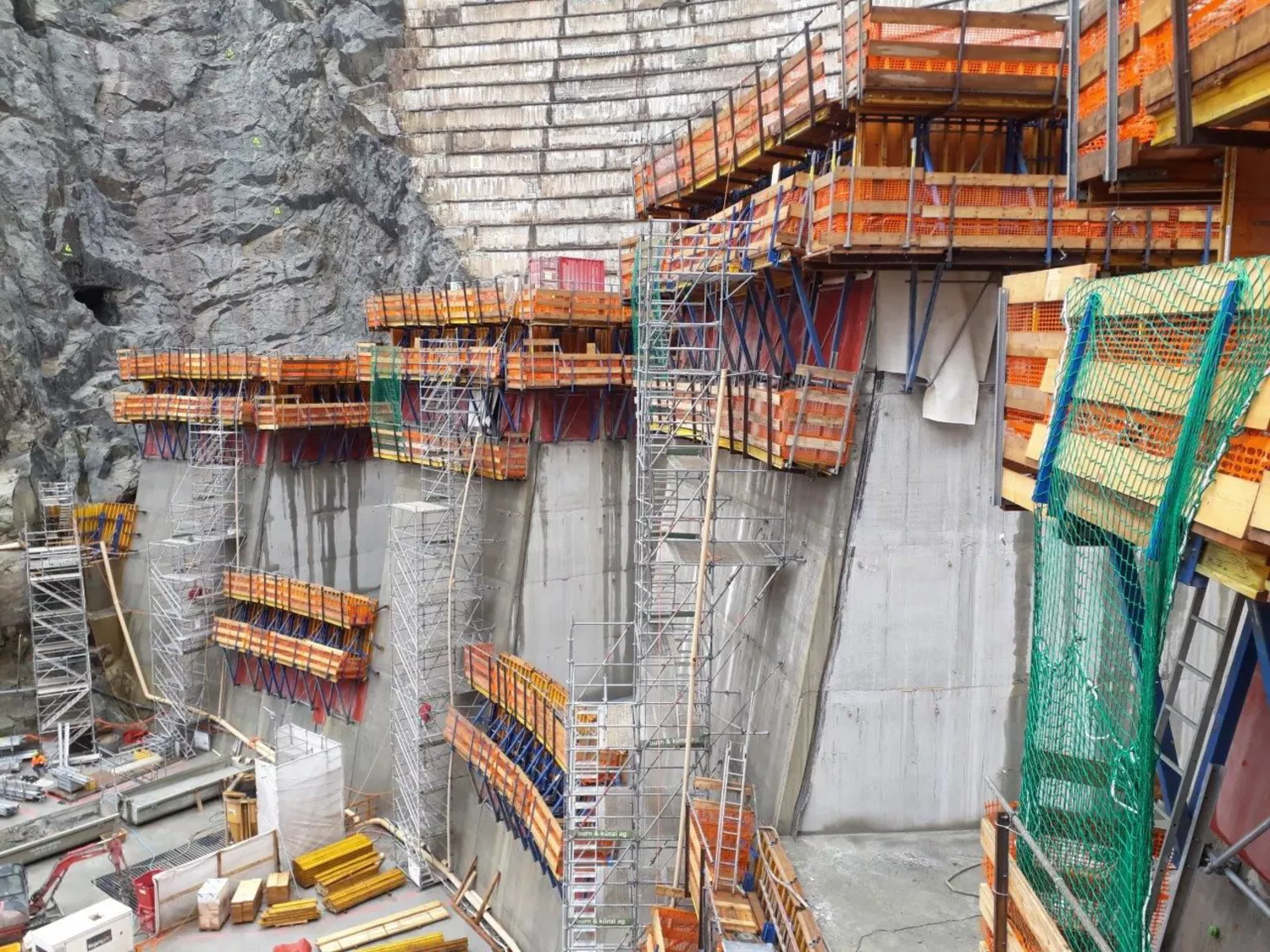

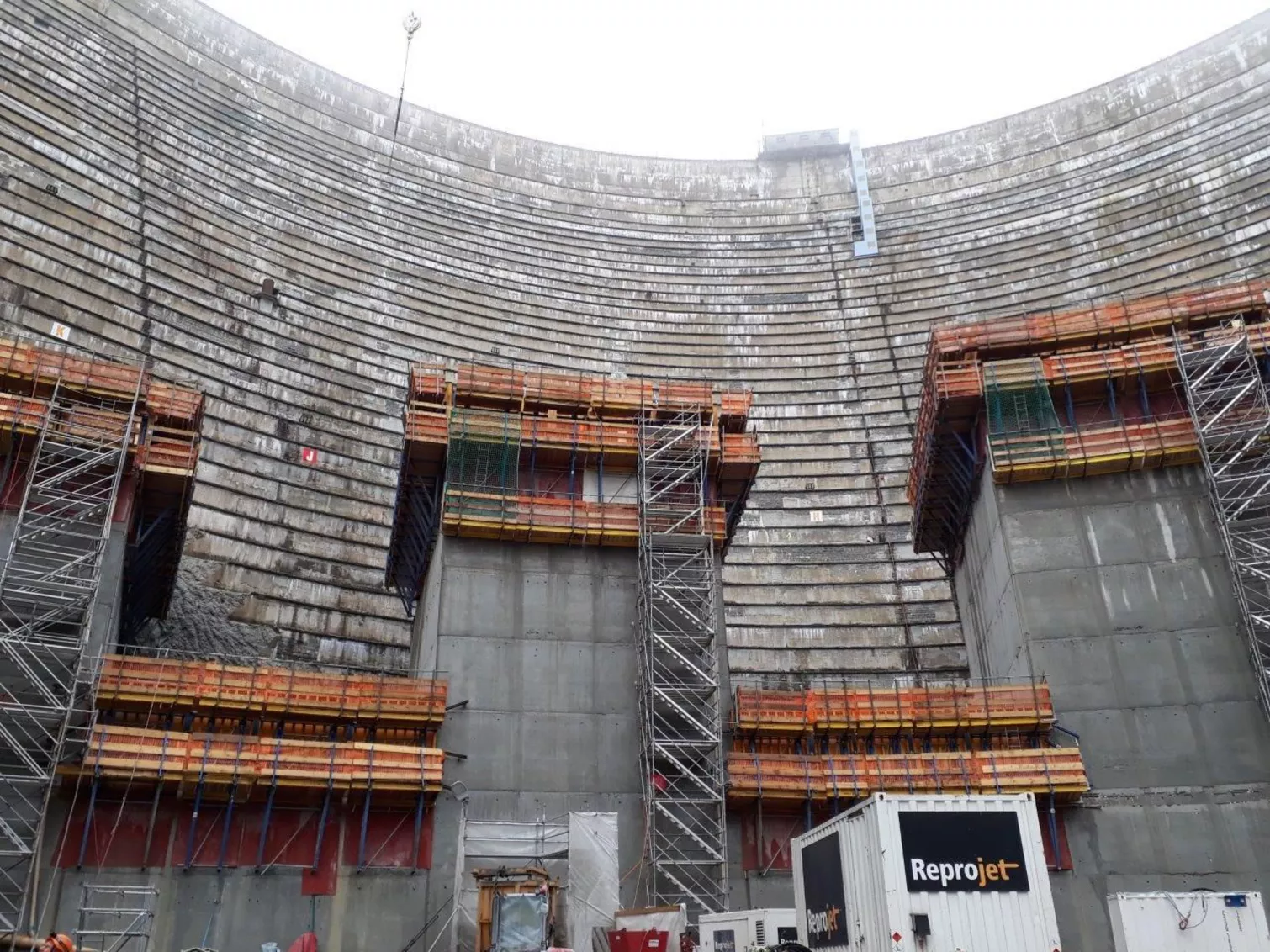

• Asesoramiento a la supervisión local de la KWO para la construcción de la nueva presa (excavación, encofrado, hormigonado);
• Estudio térmico del hormigón de la presa y del sistema de refrigeración
• Diseño de la interfaz entre la nueva presa y la presa existente.
• Diseño de la cortina de lechada.
• Plan de implementación.
