Staudamm und unterirdisches Wasserkraftwerk, Deriner

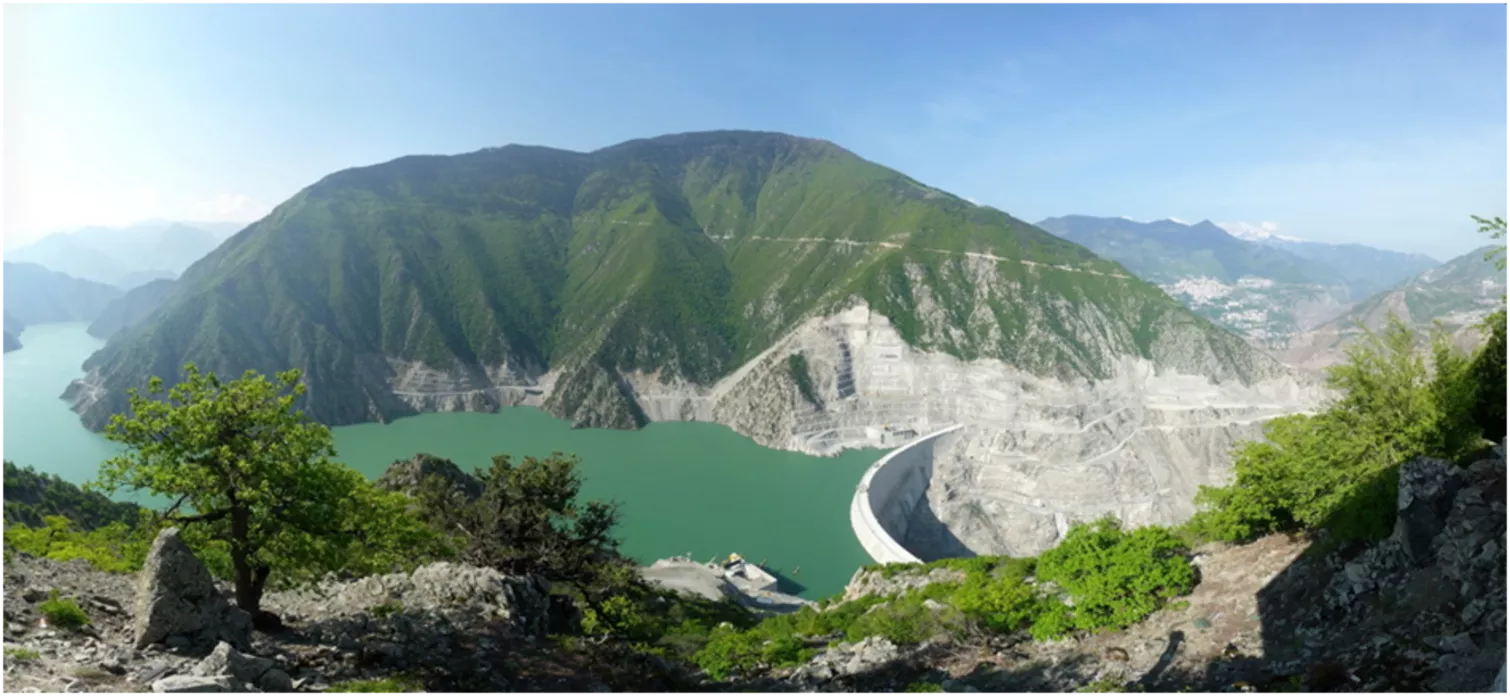

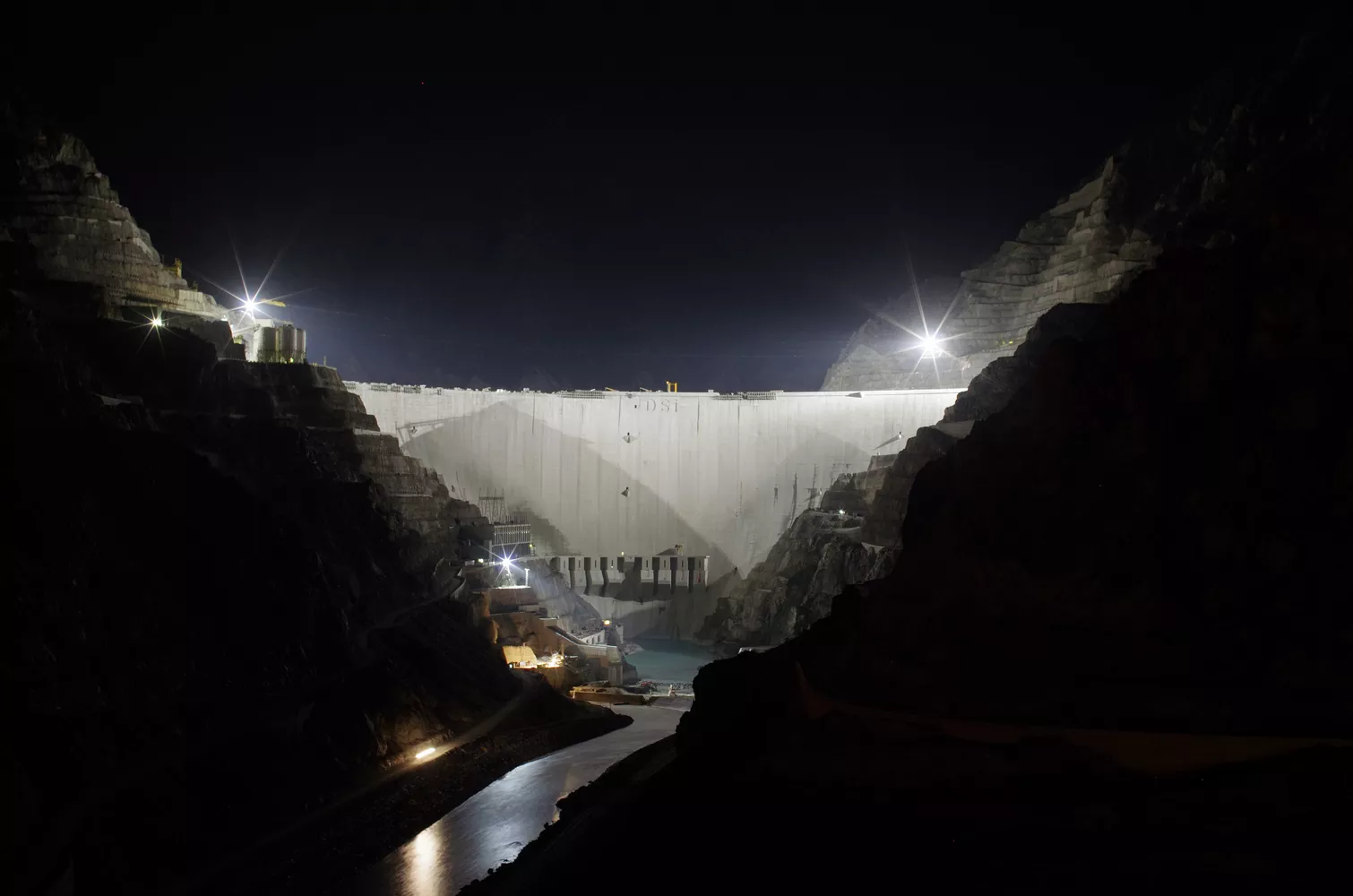

Das 670-MW-Wasserkraftwerk Deriner befindet sich am Fluss Çoruh im Nordosten der Türkei. Der Bau begann 1998 und wurde 2014 abgeschlossen. Der Deriner-Damm ist ein 249 m hoher doppelt gekrümmter Betonbogendamm mit einer 750 m langen Dammkrone, dem höchsten in der Türkei. Das unterirdische Krafthaus ist mit 4 Blöcken mit Francis-Turbinen ausgestattet. Der erzeugte Strom wird über eine 380-kV-Schaltanlage in das Netz eingespeist.

Technische Beschreibung des Deriner-Damms und des Wasserkraftwerks

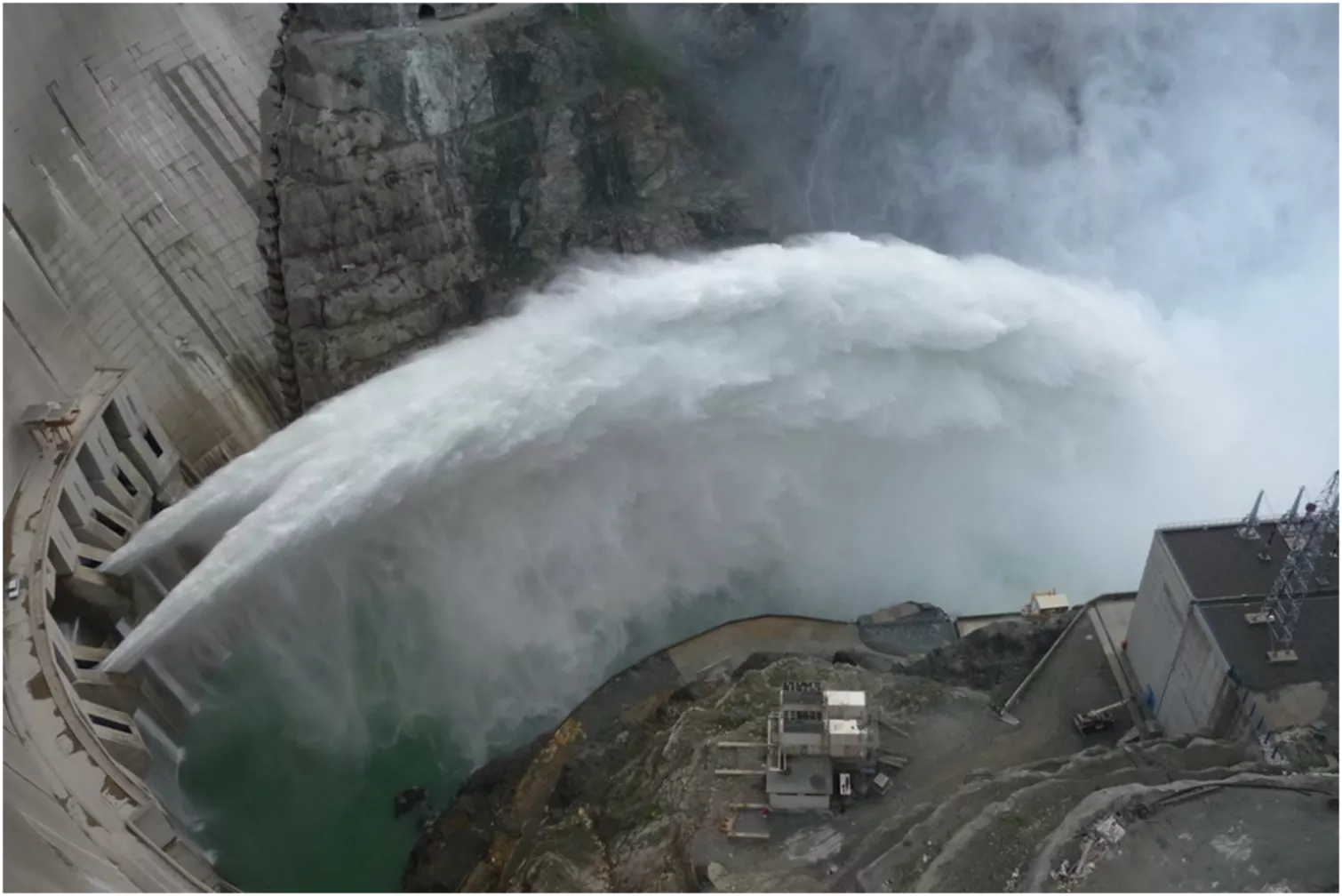

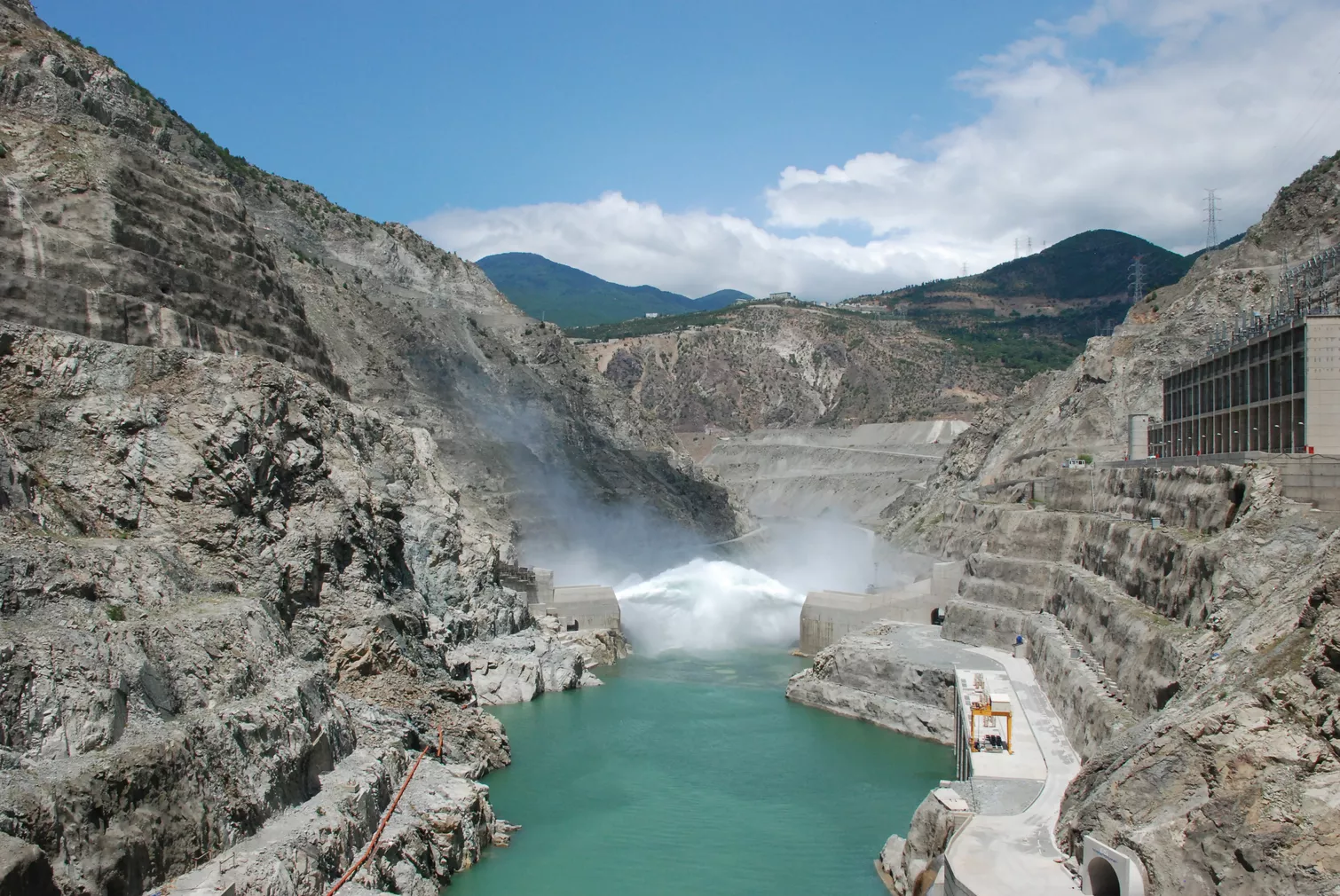

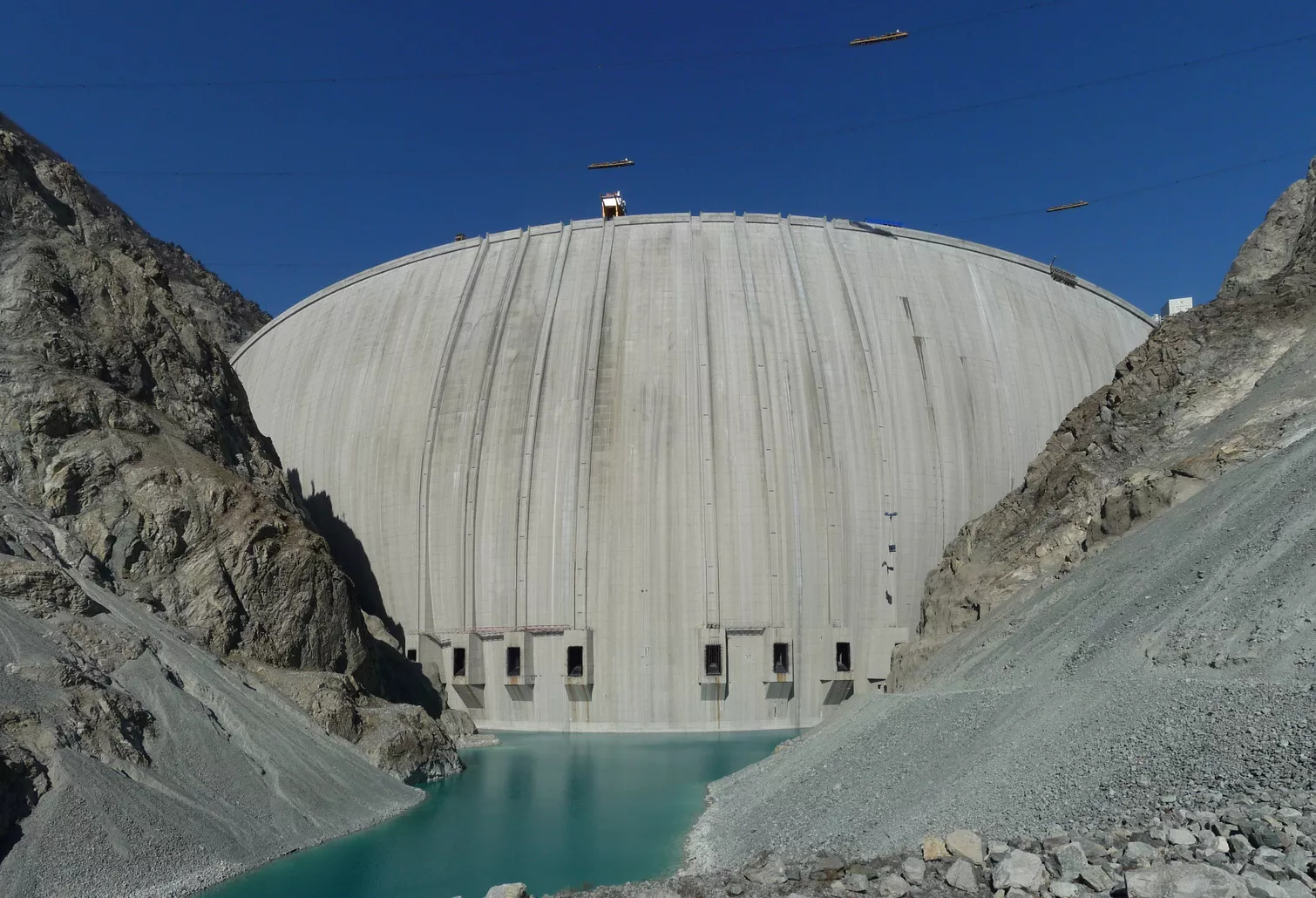

Die Talsperre Deriner ist eine 249 m hohe, doppelt gekrümmte Betonbogenstaumauer mit einer 750 m langen Kronenlänge. Das Volumen des eingebrachten Betons beträgt 3.400.000 m³. Der 917 m lange Umleitungstunnel ist hufeisenförmig und hat einen Durchmesser von 11,4 m. Zur Sicherung des Fundaments wurden über 2000 vorgespannte nachspannbare Felsanker eingebaut. Die acht Hochwasserentlastungsanlagen bestehen aus 2,8 m x 5,6 m grossen Öffnungen in der Staumauer und sind mit Flachschiebern mit einem maximalen Abfluss von 7'000 m³/s ausgestattet. Die seitlichen Hochwasserentlastungen bestehen aus zwei Tunneln, die jeweils an gegenüberliegenden Ufern liegen und eine maximale Abflusskapazität von 2'250 m³/s haben. Der rechte Stollen ist 459 m und der linke 472 m lang. Jeder Tunnel wird durch ein 6,5 m hohes und 24 m langes Klappentor kontrolliert. Die Stromaufnahme befindet sich neben dem Damm am rechten Ufer. Sie besteht aus einem schrägen Betonbauwerk, das auf einem 133 m hohen vertikalen Schacht liegt. Am Fuß des Schachtes führt ein horizontaler, mit Stahl ausgekleideter Tunnel zu einem vierarmigen Verteiler (L = 195 m) und zu vier ausgekleideten Druckrohrleitungen (Durchmesser = 6,8 m, L = 27 m). Der Kraftwerkskomplex umfasst die Hauptkaverne (L = 120 m, B = 20 m, H = 43 m) und die Ventilkammer (L = 95 m, B = 9 m, H = 19 m). Das gesamte Aushubvolumen beträgt über 500'000 m3.

Das unterirdische Krafthaus ist mit 4 Blöcken mit Francis-Turbinen ausgestattet, die eine installierte Gesamtleistung von 670 MW haben. Das turbinierte Wasser wird über vier Triebwasserstollen (Durchmesser = 12 m, L = 75 m) in den Fluss Çoruh abgeleitet. Die erzeugte Energie wird über Stromschienen durch zwei vertikale Schächte von den Generatoren zu den in einer separaten Kaverne untergebrachten Transformatoren und von dort zur 380-kV-Schaltanlage geleitet. Das System wurde im Februar 2013 in Betrieb genommen.
