Limmattalbahn Los 4

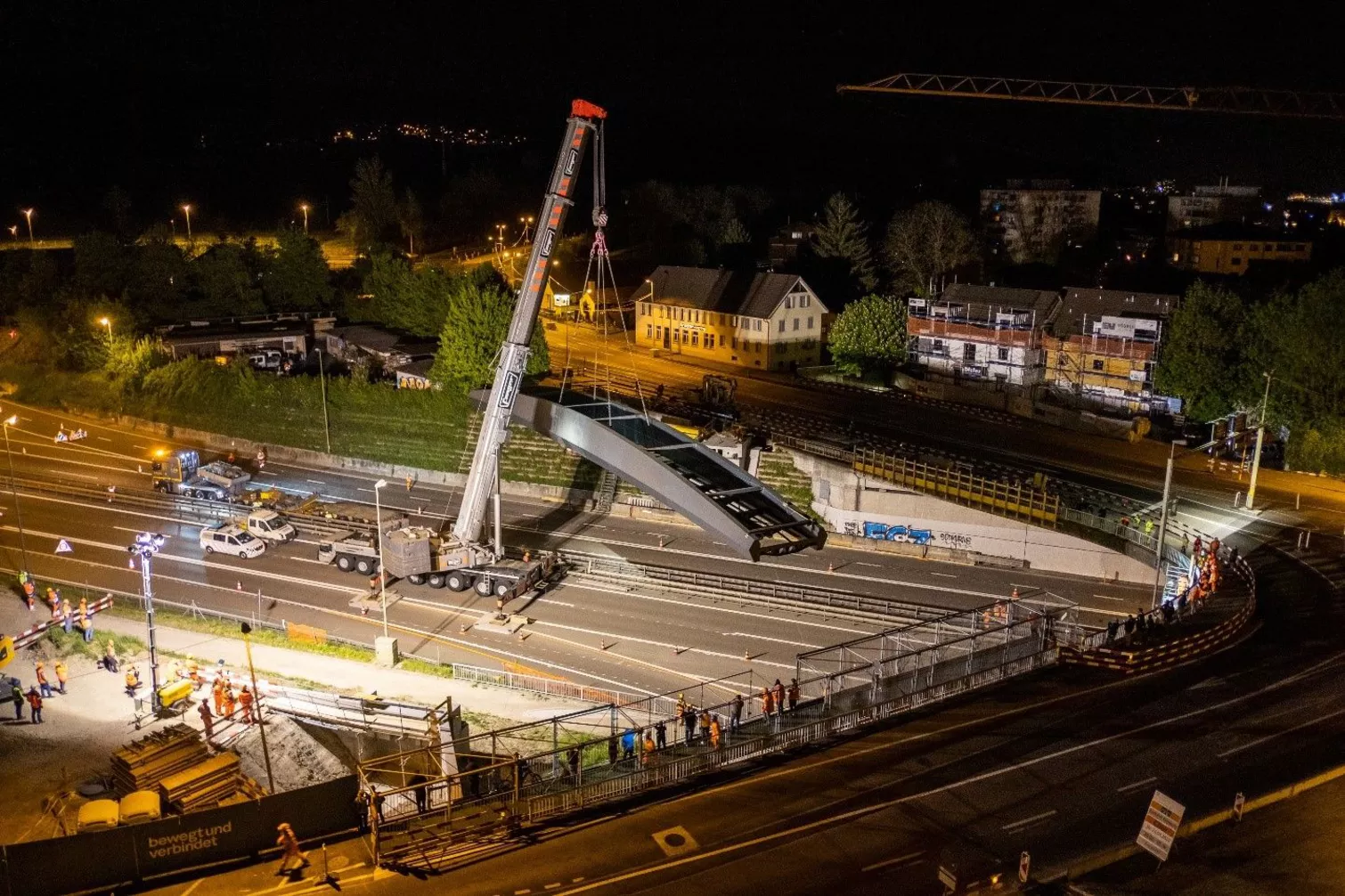

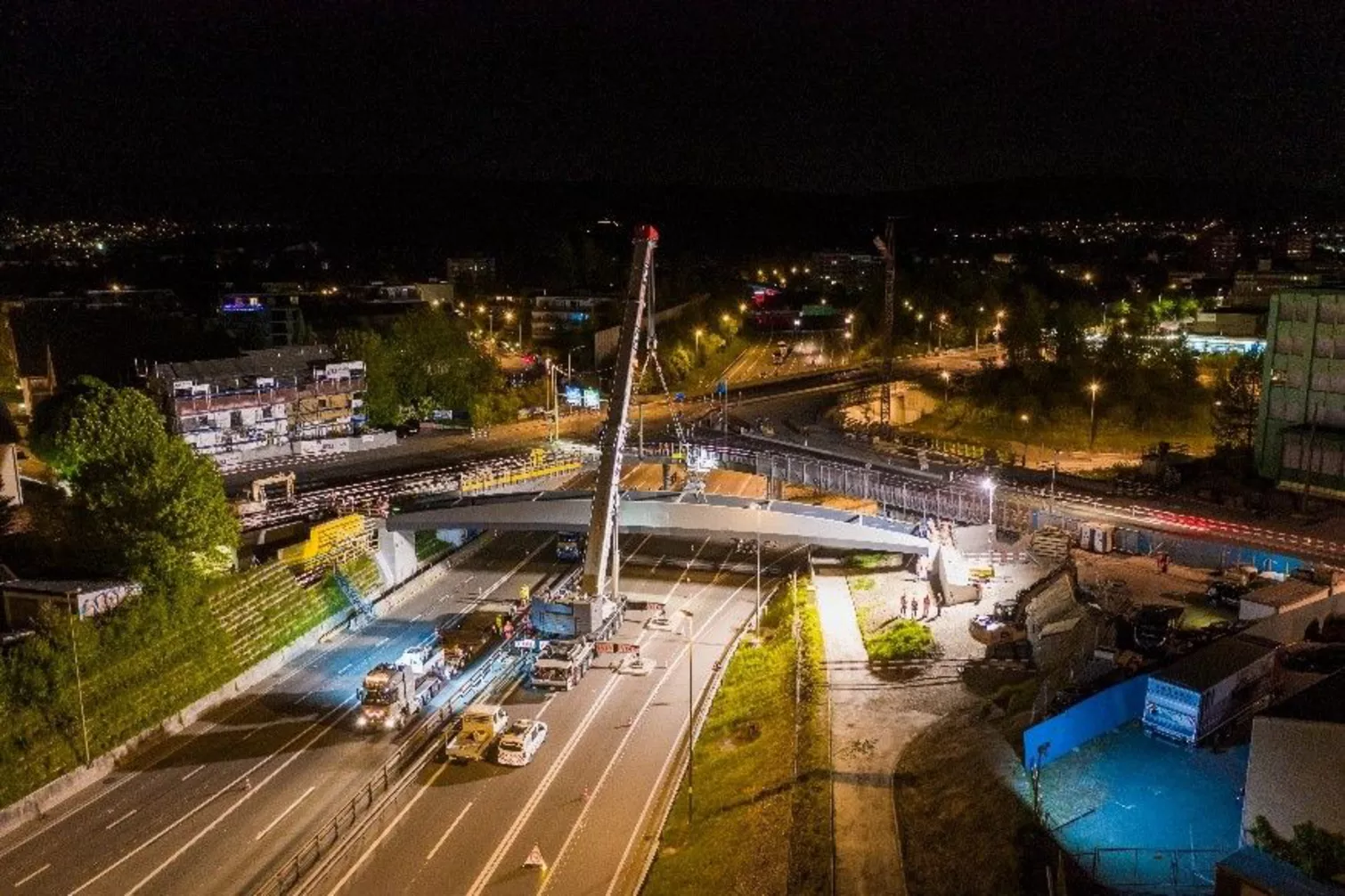

Die geplante Limmattalbahn überquert bei der Birmensdorferstrasse in Urdorf ZH die Autobahn. Die Überquerung erfolgt über das bestehende Bauwerk, welches gleichzeitig den Knoten Bernstrasse / Birmensdorferstrasse bildet. Um die Kapazität des Knotens aufrecht zu erhalten, ist eine zusätzliche Rechtsabbiegespur von der Bernstrasse in die Birmensdorferstrasse vorgesehen. Der dadurch wegfallende Gehweg auf der Überführung Bernstrasse soll durch eine neue Rad- und Fussgängerbrücke ersetzt werden. Die neue Fussgängerbrücke bildet eine direkte Verbindung von der neuen Haltestelle Herweg zur bestehenden Unterführung unter der Birmensdorferstrasse. Das Tragwerksystem der Brücke ist ein Einfeldträger.

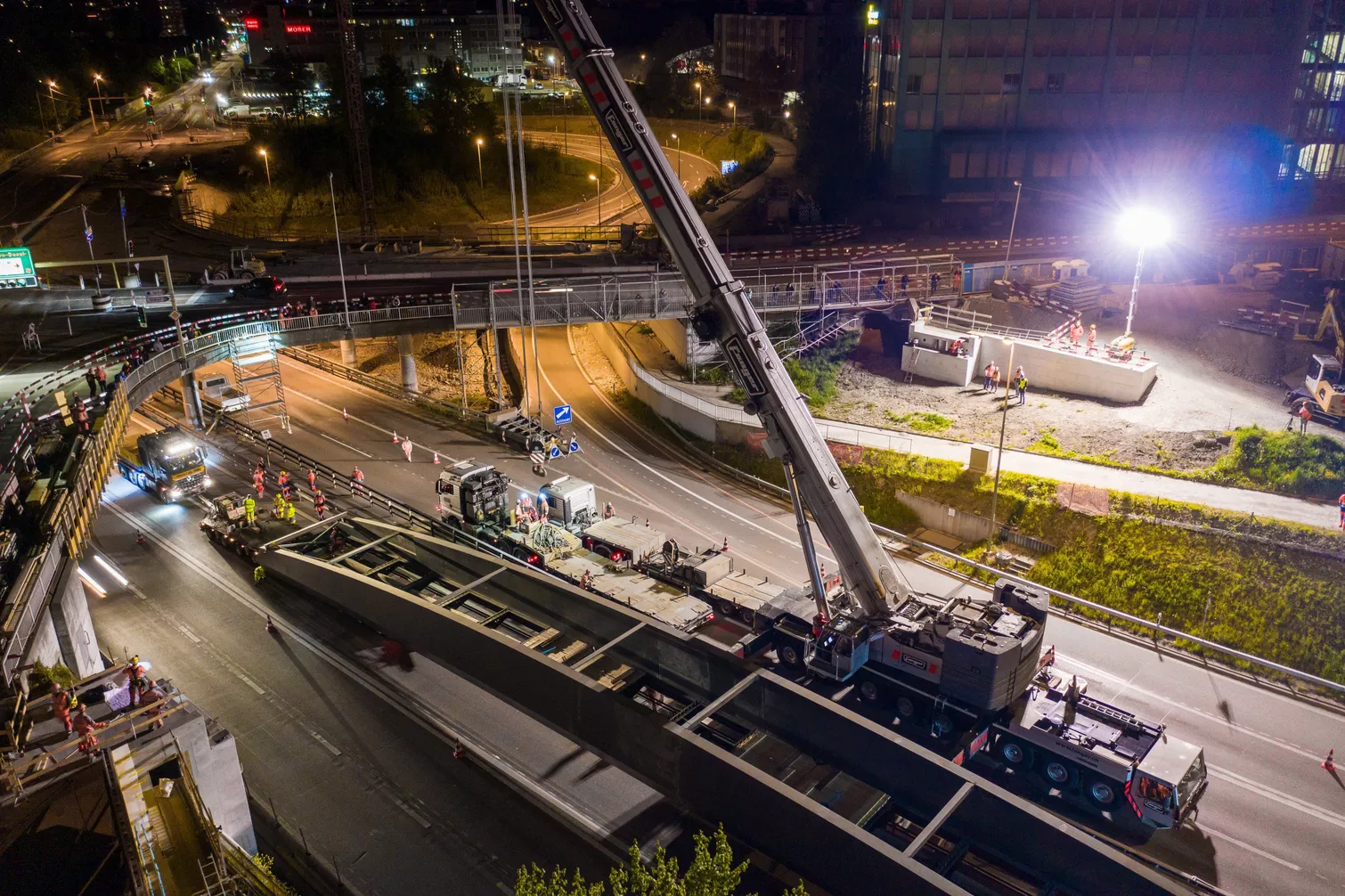

Hauptträger: Kasten aus Stahl mit variabler Höhe.

Querträger: HEA 300.

Verbunddecke: 80 mm vorfabrizierte Platten, 80 mm Ortbeton. Spannweite: 50 Meter
